Frp内网穿透配置实用手册－系统运维

一、简介

frp全名Fast Reverse Proxy，是一个可用于内网穿透的高性能的反向代理应用，主要用于解决一些内网服务没有固定公网ip，但是却需要提供外网访问。使用frp可以将内网中的TCP、UDP、HTTP、HTTPS等协议类型的服务发布到公网，并且支持Web服务根据域名进行路由转发。

优点：小巧方便，部署简单

frp的最新版本为v0.52.3。

其在linux，windows，基于arm和risc芯片环境均可支持，兼容性非常强大


二、前置准备

外网服务器一台（必须要有公网ip的机器）；
内网服务器一台；

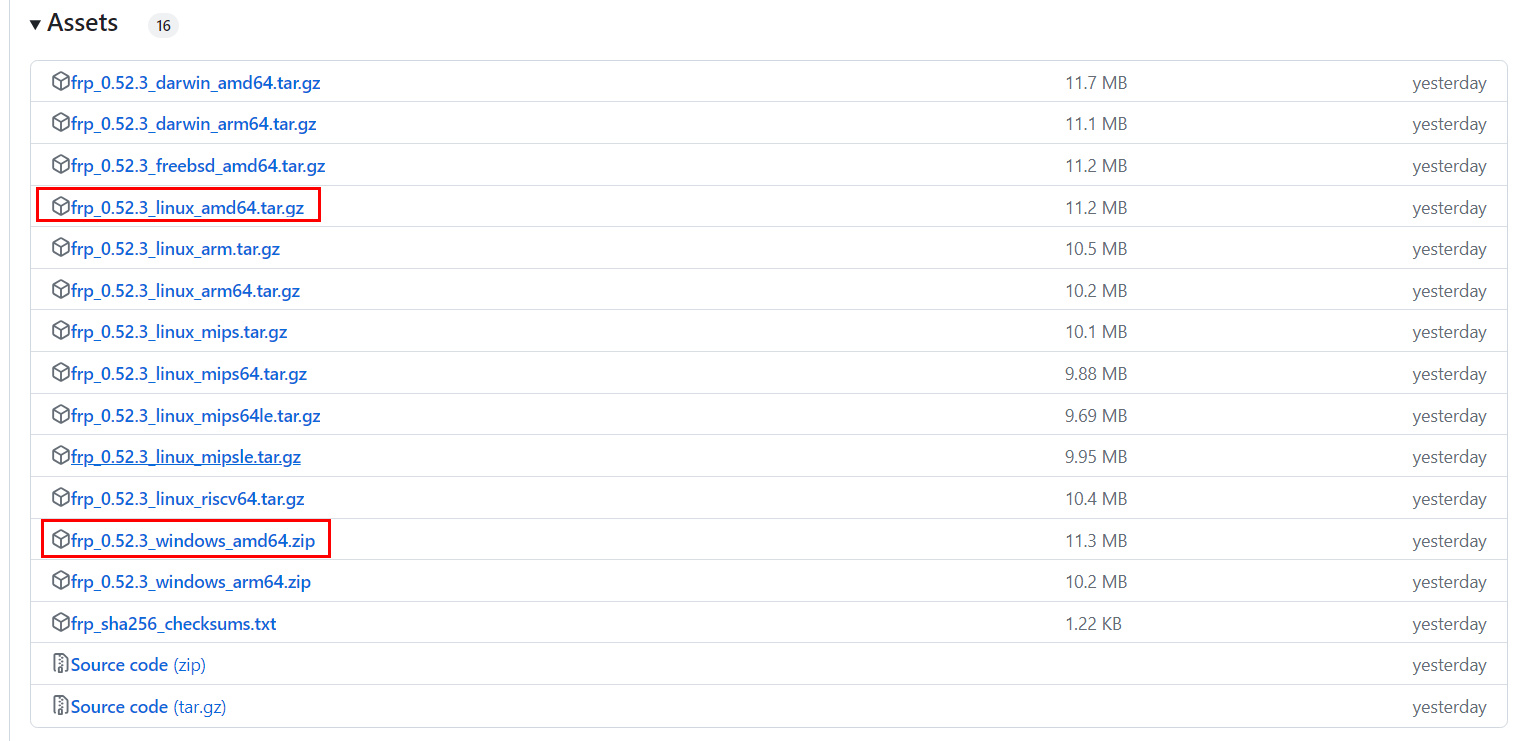

下载frp脚本部署文件；
如果是linux环境配置，需要熟悉基本linux操作命令。

注意事项：
1）服务器端和内网机器端下载的版本要相同，否则可能会影响内网穿透
2）根据服务器系统选择合适的脚本
脚本主要分为服务端与客户端文件
1.服务器端用到的是Frps和Frps.ini
2.客户端用到的是Frpc和Frpc.ini

三、配置实例

内网穿透访问web项目

1.外网服务端配置

1.1配置Frps.ini文件

[common]
#内网穿透服务器端监听的IP地址，可以省略，默认为127.0.0.1
bind_addr = 0.0.0.0
#服务器端监听的端口，默认是7000，可自定义
bind_port = 7000
#该端口就是以后访问web服务需要用到的端口
vhost_http_port = 8000

1.2启动命令

注：需要切换到文件目录

./frps -c frps.ini

后台启动：nohup ./frps -c ./frps.ini &

1.3启动日志

2020/03/23 17:27:41 [I] [service.go:136] frps tcp listen on 0.0.0.0:7000
2020/03/23 17:27:41 [I] [service.go:178] http service listen on 0.0.0.0:8000
2020/03/23 17:27:41 [I] [root.go:204] Start frps success

则说明服务器端已经启动Frp服务，监听的端口是7000。

2.内网客户端配置

2.1内网机器配置Frpc.ini

[common]
#外网-服务器端ip
server_addr = xxx.xxx.xxx.xxx
#外网-服务器端监听的端口(必须与Frps.ini中的配置一致)
server_port = 7000[web]
#配置类型为http协议
type = http
#内网机器的IP
local_ip = 127.0.0.1
#内网需要监听的端口
local_port = 80
#公网服务器的IP或者已解析的域名
custom_domains = xxx.xxxx.xxxx

启动命令

./frpc -c frpc.ini

后台启动：nohup ./frps -c ./frps.ini &

启动日志

2020/03/23 17:28:21 **[I] [service.go:221] login to server success, get run id [3435ffb8820dbcf1], server udp port [0]**2020/03/23 17:28:21 **[I] [proxy_manager.go:137] [3435ffb8820dbcf1] proxy added: [web]**2020/03/23 17:28:21 **[I] [control.go:144] [web] start proxy success**

3.访问内网http服务

custom\_domains:vhost\_http\_port

示例：http://xxx.xxx.xxx.xxx:8000

内网穿透实现ssh连接

注：一些不必要的配置已经去掉

1.外网服务端配置

1.1配置Frps.ini文件

[common]
#内网穿透服务器端监听的IP地址，可以省略，默认为127.0.0.1
bind_addr = 0.0.0.0
#服务器端监听的端口，默认是7000，可自定义
bind_port = 7000

1.2启动命令

注：需要切换到文件目录下

./frps -c frps.ini

后台启动：nohup ./frps -c ./frps.ini &

1.3启动日志

2020/03/23 16:21:57 [I] [service.go:136] frps tcp listen on 0.0.0.0:7000
2020/03/23 16:21:57 [I] [root.go:204] Start frps success

则说明服务器端已经启动Frp服务，监听的端口是7000。

2.内网客户端配置

2.1内网机器配置Frpc.ini

[common]
#外网-服务器端ip
server_addr = xxx.xxx.xxx.xxx
#外网-服务器端监听的端口(必须与Frps.ini中的配置一致)
server_port = 7000[ssh]
#配置类型为tcp协议
type = tcp
#内网机器的IP
local_ip = 127.0.0.1
#内网需要监听的端口
local_port = 22
#用于frps服务端的，分配建立穿透到内网对应应用的公网端口需要已开放此端口
remote_port = 6000

启动命令

./frpc -c frpc.ini

后台启动：nohup ./frps -c ./frps.ini &

启动日志

2020/03/23 16:40:00 **[I] [service.go:221] login to server success, get run id [719904eea7bddc16], server udp port [0]**2020/03/23 16:40:00 **[I] [proxy_manager.go:137] [719904eea7bddc16] proxy added: [ssh]**2020/03/23 16:40:00 **[I] [control.go:144] [ssh] start proxy success**

这样我以后就可以通过服务器公网IP和6000端口来连接我的内网机器了（ssh）。连接的方式：

ssh -p 6000 xxx.xxx.xxx.xxx

上面用到的端口都需要服务器端已经开放这些端口，mac需要开启远程登录权限。

四、frp界面监控程序

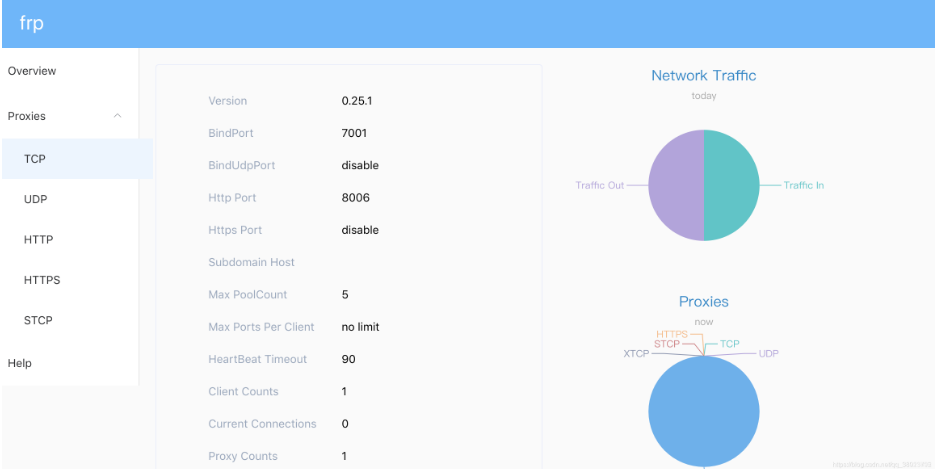

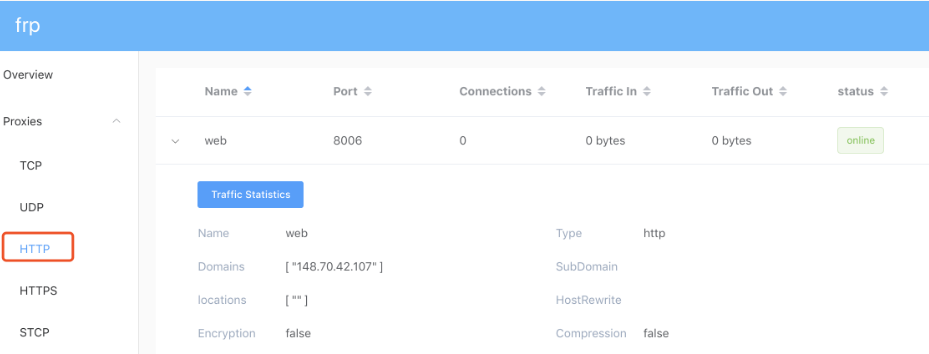

1.服务端监控界面

1.1服务端添加监控界面配置

[common]
#内网穿透服务器端监听的IP地址，可以省略，默认为127.0.0.1
bind_addr = 0.0.0.0
#服务器端监听的端口，默认是7000，可自定义
bind_port = 7000
#该端口就是以后访问web服务需要用到的端口
vhost_http_port = 8000#监控界面配置
dashboard_addr = 0.0.0.0
dashboard_port = 7501
#监控界面账户配置，默认值admin
dashboard_user = admin
dashboard_pwd = admin

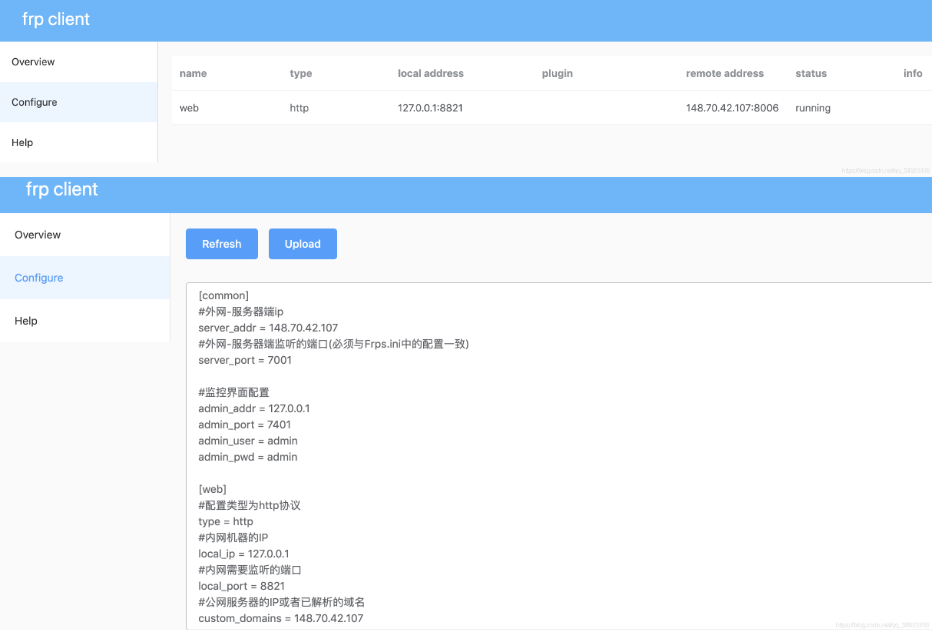

2.客户端添加监控界面配置

[common]
#外网-服务器端ip
server_addr = xxx.xxx.xxx.xxx
#外网-服务器端监听的端口(必须与Frps.ini中的配置一致)
server_port = 7000#监控界面配置
admin_addr = 127.0.0.1
admin_port = 7401
admin_user = admin
admin_pwd = admin[web]
#配置类型为http协议
type = http
#内网机器的IP
local_ip = 127.0.0.1
#内网需要监听的端口
local_port = 8821
#公网服务器的IP或者已解析的域名
custom_domains = xxx.xxx.xxx.xxx


五、附录

1.相关启动命令

linux环境下启动服务，需要先把运行文件添加可执行权限。例如我的文件实在root文件夹中，我需要搭建frp服务端，那么待设置好服务端配置文件（frps.ini）后执行以下命令即可。

cd /root
chmod +x frps
nohup ./frps -c ./frps.ini &
执行成功后，会显示frp的进程号码。你也可以通过命令来查看frps运行的进程编号。
ps -e | grep frps在windows环境下则是以管理员身份运行cmd命令提示符。进入相应的目录后，运行命令即可。
frps -c frps.ini &

2.frps.ini（服务端）详细配置文件解释说明

[common]
# 穿透监听端口与地址0.0.0.0表示允许任何地址)
bind_addr = 0.0.0.0
bind_port = 7000# udp协议监听端口
bind_udp_port = 7001#udp协议支持kcp模式。kcp的运行端口，不设置表示禁用。可以与'bind_port'端口一致
kcp_bind_port = 7000# 指定代理将侦听的地址，默认值与bind_addr相同
# proxy_bind_addr = 127.0.0.1# 虚拟主机穿透监听端口指http与https的访问端)
＃ 注意：http端口和https端口可以与bind_port相同
vhost_http_port = 80
vhost_https_port = 443＃ 为虚拟主机http服务器响应头超时（秒），默认是60秒
# vhost_http_timeout = 60# 客户端地址与端口
dashboard_addr = 0.0.0.0
dashboard_port = 7500# 客户端账户
dashboard_user = admin
dashboard_pwd = admin# frp日志记录路径
log_file = ./frps.log# 日志记录级别(trace, debug, info, warn, error)
log_level = info
# 日志保存的天数，默认3天
log_max_days = 3# 身份验证令牌
token = 12345678# 客户端与服务端连接心跳检测，默认值为90
# heartbeat_timeout = 90# 允许客户端使用的穿透端口，不设置则全部允许
allow_ports = 2000-3000,3001,3003,4000-50000# 在每个代理pool_count将变更为max_pool_count如果他们超过最大值
max_pool_count = 5# 单个客户端允许建立的穿透服务，0为不限制
max_ports_per_client = 0＃如果subdomain_host不为空，则可以设置子域时类型是HTTP或HTTPS在FRPC的配置文件
＃子域名测试时，路由使用的主机是test.frps.com
subdomain_host = frps.com# tcp流多路复用(可以理解为优化传输) ，如果使用tcp stream multiplexing，则默认为true
tcp_mux = true

3.frpc.ini（客户端）详细配置文件解释说明

[common]
#服务端的访问地址(可用ip或者域名)。
server_addr = 0.0.0.0
##服务端用于穿透的端口，与服务端保持一致。
server_port = 7000# 日志记录路径
log_file = ./frpc.log# 日志记录级别(trace, debug, info, warn, error)
log_level = info# 日志保存的天数，默认3天
log_max_days = 3# 身份验证令牌
token = 12345678# frpc客户端管理界面配置
admin_addr = 127.0.0.1
admin_port = 7400
admin_user = admin
admin_pwd = admin# 连接池，连接将提前成立，默认值是零
pool_count = 5# tcp数据流多路复用，默认开启，服务端客户端需要保持一致
tcp_mux = true＃您的代理名称将更改为{user}。{proxy}
user = your_name# 失败重连，默认为true
login_fail_exit = true# 服务端与客户端通信协议，支持tcp\upd
protocol = tcp# if tls_enable is true, frpc will connect frps by tls
tls_enable = true＃指定一个dns服务器，所以frpc将使用它而不是默认值
# dns_server = 8.8.8.8＃您要开始的代理名称除以'，'
＃默认为空，意味着所有代理# start = ssh,dns#客户端向服务端心跳检查间隔与超时时间
heartbeat_interval = 10
heartbeat_timeout = 90##############以上为客户端服务的公共信息配置区域###########################具体的穿透服务功能启用(表示你要使用frp的那个功能)##############
[ssh]
#穿透类型
type = tcp
#需穿透服务本地访问地址
local_ip = 127.0.0.1
#需穿透服务本地访问端口
local_port = 22
#是否使用通讯加密，默认false
use_encryption = false
#是否使用通讯压缩，默认false
use_compression = false
#穿透后外网访问端口。
remote_port = 6001[dns]
type = udp
local_ip = 114.114.114.114
local_port = 53
remote_port = 6002
use_encryption = false
use_compression = false#http或者https模式主要针对于虚拟主机，访问的取决于frps.ini文件中的vhost_http_port设置
[web01]
type = http
local_ip = 127.0.0.1
local_port = 80
use_encryption = false
use_compression = true
#虚拟主机访问账户密码设置，如果不设置的话。自己通过地址即可访问。
http_user = admin
http_pwd = admin
# if domain for frps is frps.com, then you can access [web01] proxy by URL http://test.frps.com
#如果你的frps域名是yourdomain.com，那么你可以通过web01.yourdomain.com 来访问web01这个穿透服务。
subdomain = web01
#自己定义域名
custom_domains = yourdomain.com
＃locations 仅适用于HTTP类型
locations = /,/pic
# http重定向地址
host_header_rewrite = example.com
# http请求文件头
header_X-From-Where = frp
health_check_type = http
＃ FRPC将发送GET HTTP请求“/状态”本地HTTP服务
#http http服务返回2xx http响应代码时处于活动状态
health_check_url = / status
health_check_interval_s = 10
health_check_max_failed = 3
health_check_timeout_s = 3[web02]
type = https
local_ip = 127.0.0.1
local_port = 8000
use_encryption = false
use_compression = false
subdomain = web02
custom_domains = web02.yourdomain.com[plugin_unix_domain_socket]
type = tcp
remote_port = 6003
＃如果插件被定义，local_ip和LOCAL_PORT是无用
plugin = unix_domain_socket
＃前缀PARAMS“plugin_”该插件需要
plugin_unix_path = /var/run/docker.sock[plugin_http_proxy]
type = tcp
remote_port = 6004
plugin = http_proxy
plugin_http_user = abc
plugin_http_passwd = abc[plugin_socks5]
type = tcp
remote_port = 6005
plugin = socks5
plugin_user = abc
plugin_passwd = abc[plugin_static_file]
type = tcp
remote_port = 6006
plugin = static_file
plugin_local_path = / var / www / blog
plugin_strip_prefix = static
plugin_http_user = abc
plugin_http_passwd = abc[secret_tcp]
＃如果类型是秘密tcp，则remote_port是无用的
＃想要连接本地端口的人应该使用stcp代理部署另一个frpc，并且role是visitor
type = stcp
＃ SK用于身份验证的访客
sk = abcdefg
local_ip = 127.0.0.1
local_port = 22
use_encryption = false
use_compression = false＃ FRPC的用户应该在这两个STCP服务器和STCP游客一样
[secret_tcp_visitor]
＃ FRPC作用访客- >FRPC角色服务器
role = visitor
type = stcp
＃您要访问的服务器名称
server_name = secret_tcp
sk = abcdefg
＃将此地址连接到访问者stcp服务器
bind_addr = 127.0.0.1
bind_port = 9000
use_encryption = false
use_compression = false[p2p_tcp]
type = xtcp
sk = abcdefg
local_ip = 127.0.0.1
local_port = 22
use_encryption = false
use_compression = false[p2p_tcp_visitor]
role = visitor
type = xtcp
server_name = p2p_tcp
sk = abcdefg
bind_addr = 127.0.0.1
bind_port = 9001
use_encryption = false
use_compression = false
