vGPU 资源/License能自动回收利用？

Lenovo ThinkSystemSR650安装Nvidia GPU在VMware下的vGPU 资源/License能自动回收利用吗

答案是肯定的.........

跟着LAB往下走，小心掉队啦......

硬件环境

服务器UEFI（BIOS）为Default出厂设置

CPU:Intel(R) Xeon(R) Gold 6248 CPU @ 2.50GHzx2

内存：SK HynixHMA82GR7CJR8N-VK 16G DDR4 x12

RAID卡：ThinkSystem
RAID 930-24i 4GB Flash 12Gb x1

磁盘：600GB HDD x1（os用于安装esxi）

960G SSDx4（datastore存放虚拟机）

GPU:Nvidia Tesla T4 GPU x1

电源：1600W PSU x2

网卡：Intel I350-T4 x1

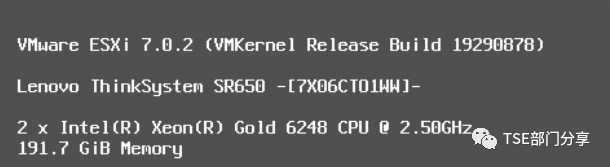

ESXi7.0U2 Lenovo ThinkSystem OEM镜像 VMware_ESXi_7.0.2_17867351_LNV_20210717.iso

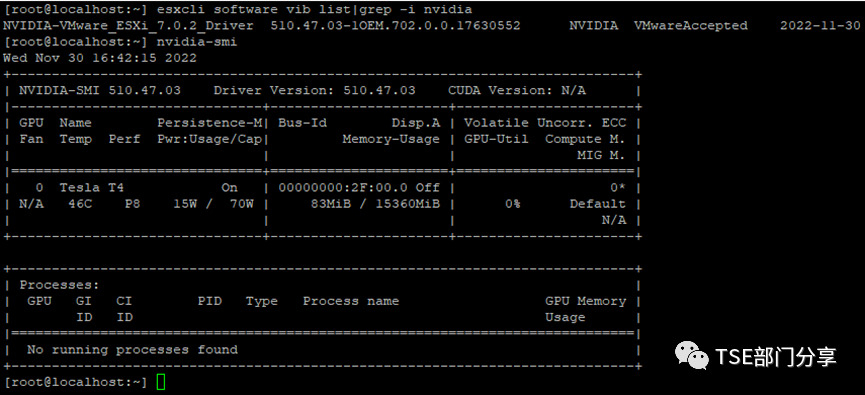

ESXi7.0U2e补丁包解决ESXi下无法启用GPU驱动问题

VMware-ESXi-7.0U2e-19290878-depot.zip

图片?

图片?

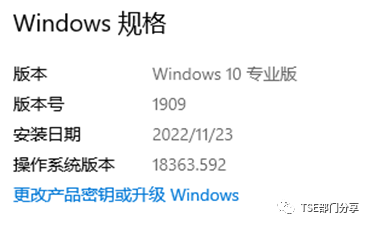

VM 系统 Windows10专业版

图片Nvidia vGPU软件 V14.0

图片License server

注意需安装JRE jre-8u351-windows-i586.exe

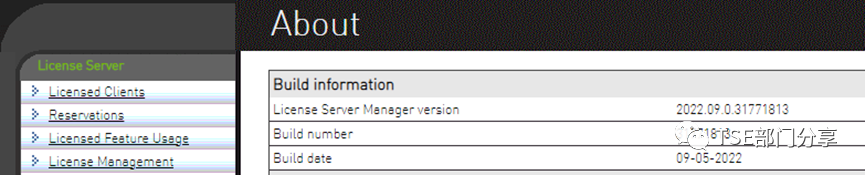

Nvidia License Server

图片SR650服务器XCC 172.20.21.165

ESXi 192.168.234.1

vCenter Server 192.168.234.3

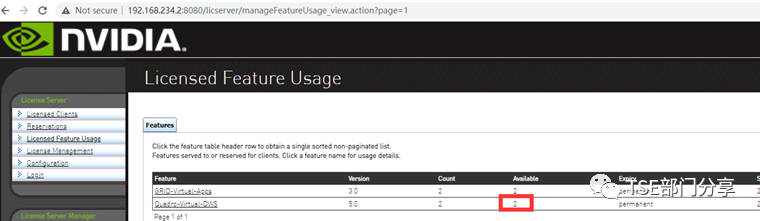

License server

http://192.168.234.2:8080/licserver/manageFeatureUsage_view.action?page=1

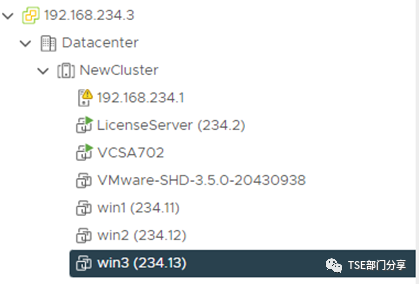

3台windows10测试虚拟机

192.168.234.11

192.168.234.12

192.168.234.13

1. 1.服务器硬件设置（RAID设置等等）
2. 2.ESXi安装
3. 3.ESXi安装补丁软件包

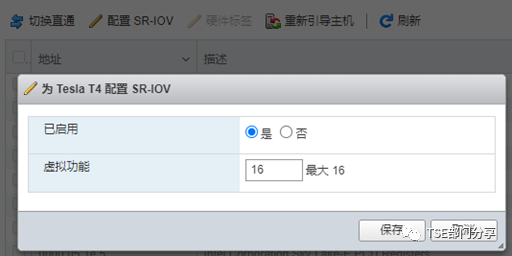

4. 4.登录ESXi web控制台主机---管理硬件---PCI设备 选中Nvidia T4 GPU后点上方的配置SR-IOV

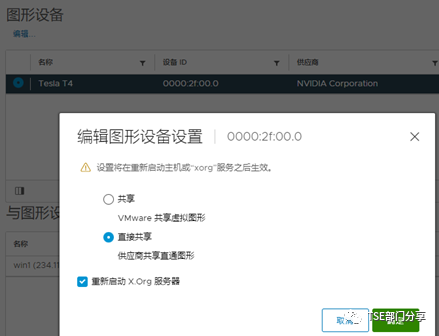

1. 15.vCenter web管理界面，选中主机

配置---图形---选中Tesla T4后点上方的编辑

图片?

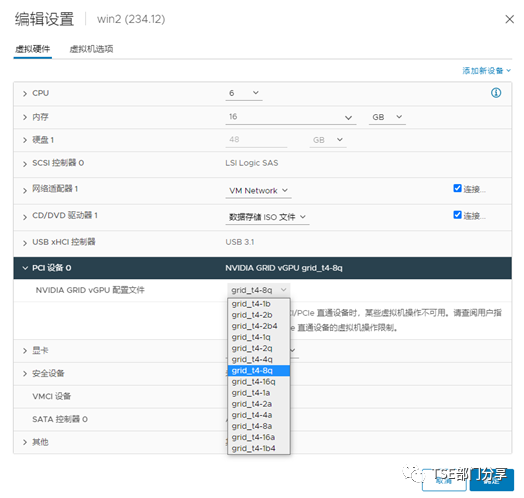

1. 16.将3台测试虚拟机关机，添加pci设备

图片?

https://docs.nvidia.com/grid/10.0/grid-vgpu-user-guide/index.html

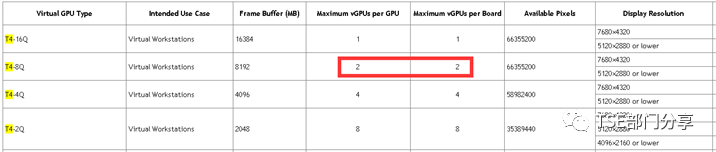

图片比如上图高亮显示的grid_t4-8q这种类型，每个物理GPU T4最多可以虚拟2个vGPU，配合前面的2个vWS license，刚好符合我们用3台虚拟机测试GPU资源和license自动回收、自动分配的要求

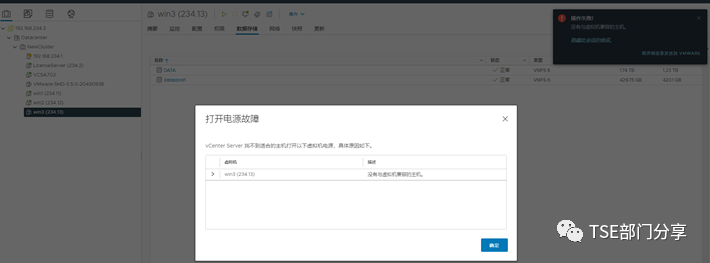

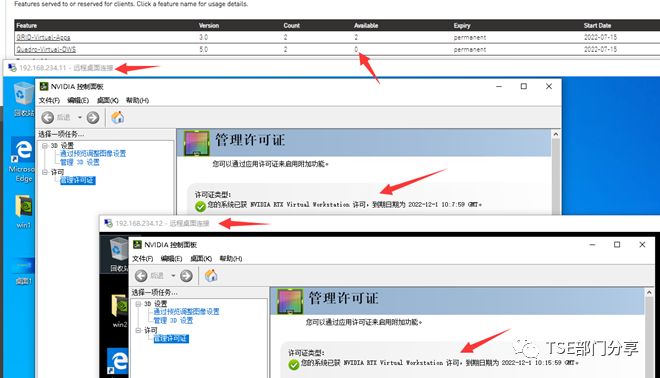

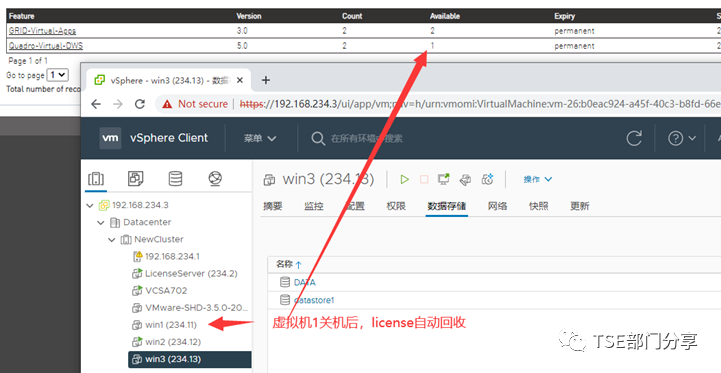

1. 17.将3台测试虚拟机依次执行如下操作（依次主要是本测试所选的vGPU类型和license只能支持2个vGPU实例同时在线）
2. 17.1开机
3. 17.2启用远程桌面（因为安装vGPU驱动后，VMware的控制台就是
4. 黑屏了， 要通过远程桌面或者Horizon客户端访问）
5. 17.3安装vGPU驱动后根据提示重启

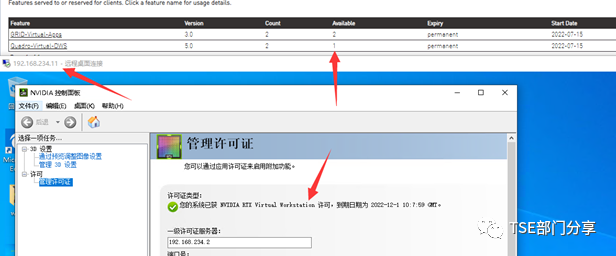

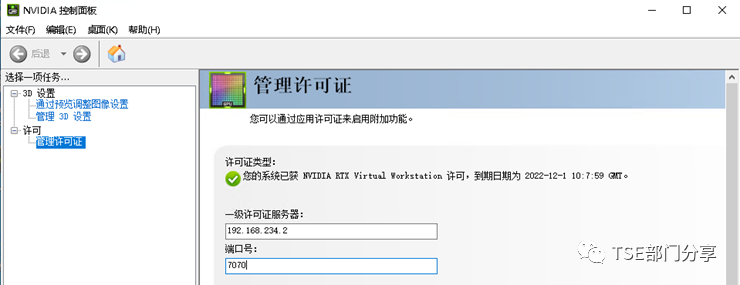

6. 17.4通过远程桌面访问虚拟机，右键点击桌面，选菜单中的nvidia
7. 控制面板，配置许可证服务器和端口（端口默认为7070）图片

图片?

图片?

图片?

图片?


图片?

图片?
