一、目的

Lenovo 解决方案能够助客户有效地简化运作，同时最大限度地降低风险，为那些不断经历变化的企业提供更高的性能和可扩展性。借助于产品、技术和合作伙伴的良好组合，Lenovo 解决方案有助于解决最为迫切的IT 和业务问题，同时最大限度地提高投资回报率。

本指南是为初次使用Lenovo存储系统的人员编写的基本管理知识，目标是指导维护人员如何进行每天的健康检查。详细的存储系统和命令管理参见随机手册,在线帮助及http://support.Lenovo.com/。

二、硬件设备说明

前端：

后端：

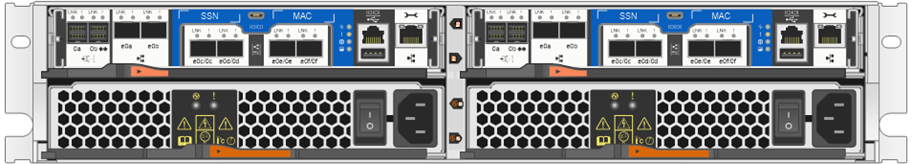

机架/电源/磁盘

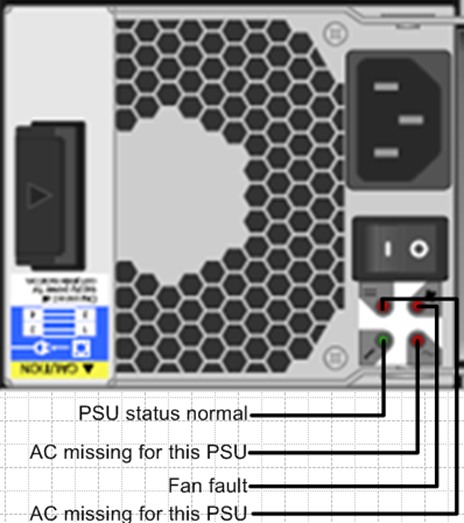

盘柜电源图

三、配置存储方式

通过System Manager 图形管理接口配置

System Manager是一个图形管理界面，使您能够从 Web 浏览器中管理存储系统和存储对象（例如磁盘、卷和聚合）以及执行与存储系统相关的常见管理任务。作为集群管理员，您可以使用 System Manager 管理整个集群及其资源。


通过命令行(CLI)配置

您可以用CONSOLE口 (将PC机的串口与Lenovo随机带的console线连在filer的CONSOLE口, 打开windows里的hyperterminal或其它仿真终端，波特率设置为default: 115200波特率, 8位,无校验,1位停止位)。缺省管理员账号为admin，密码一般在安装时设置，可以使用security login password命令修改。或者通过SSH协议远程登录SP，输入system console转至console口管理。输入?或者help可以看到全部命令。
命令行使用方法

cluster::> ?

up Go up one directory

cluster> Manage clusters

dashboard> Display dashboards

event> Manage system events

exit Quit the CLI session

history Show the history of commands for this CLI session

job> Manage jobs and job schedules

lun> Manage LUNs

man Display the on-line manual pages

network> Manage physical and virtual network connections

qos> QoS settings

redo Execute a previous command

rows Show/Set the rows for this CLI session

run Run interactive or non-interactive commands in the node shell

security> The security directory

set Display/Set CLI session settings

sis Manage volume efficiency

snapmirror> Manage SnapMirror

statistics> Display operational statistics

storage> Manage physical storage, including disks, aggregates, and failover

system> The system directory

top Go to the top-level directory

volume> Manage virtual storage, including volumes, snapshots, and mirrors

vserver> Manage Vservers

命令的详细参数和使用方法可以通过 ? 得到，例如：

cluster::> cluster ?

contact-info> Manage contact information for the cluster.

create Create a cluster

date> Manage cluster's date and time setting

ha> Manage high-availability configuration

identity> Manage the cluster's attributes, including name and serial number

join Join an existing cluster using the specified member's IP address

modify Modify cluster node membership attributes

peer> Manage cluster peer relationships

setup Setup wizard

show Display cluster node members

statistics> Display cluster statistics

设备正常开关机顺序

开机顺序：

1、 开启集群交换机；

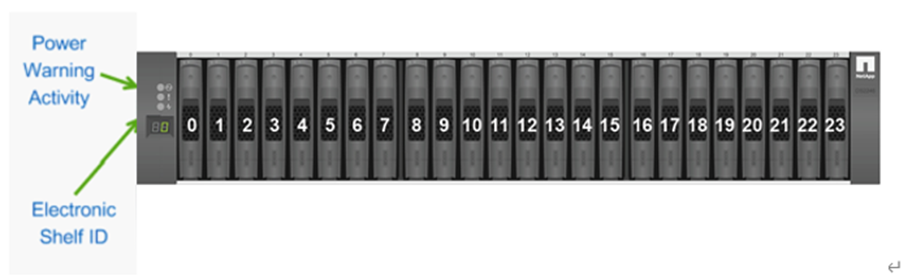

2、 按照磁盘柜的Shelf ID号依次开启磁盘柜的电源，大概20秒后再开启存储控制器；

3、 开启接有Lenovo存储的以太网交换机或者光纤交换机；

4、 开启有挂载Lenovo存储空间的服务器或者磁带库；

关机顺序：

1、 确认所有连接的应用程序已经关闭（包括通过FCP或ISCSI连接到存储的Oracle Server等服务，和通过NAS连接到存储的应用）；

2、 确认连接到存储的服务器已关闭（通过FCP或ISCSI连接的服务器）；

3、 通过串口或SSH以root用户或者其它管理员账户登陆到系统；

4、 分别对两个机头输入system node halt -inhibit-takeover true命令,并且回到Loader>状态；

5、 先关控制器电源，在依次倒着按照Shelf ID 号关闭磁盘柜电源。

四、Lenovo设备日常操作

System Manager图形界面操作

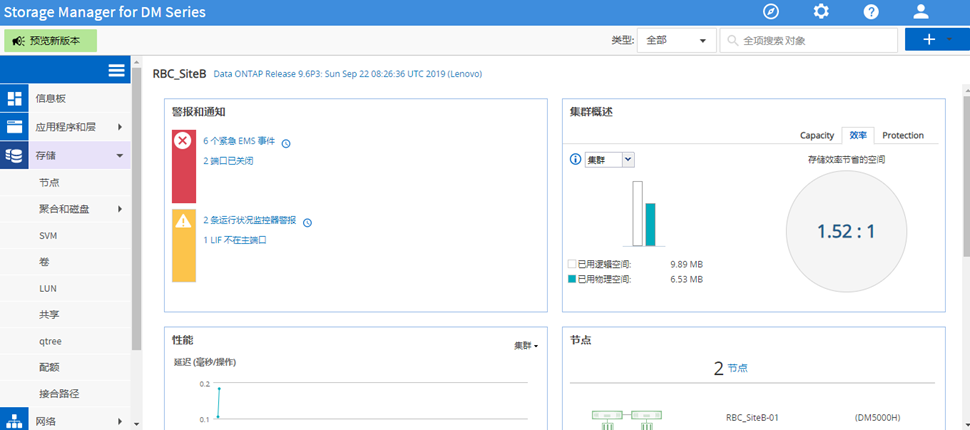

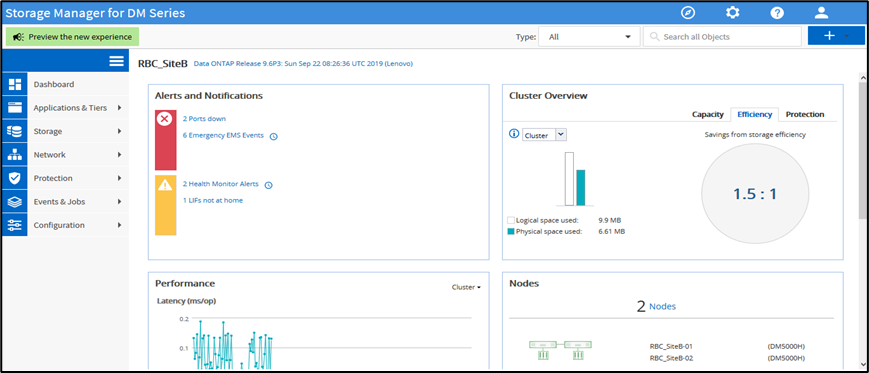

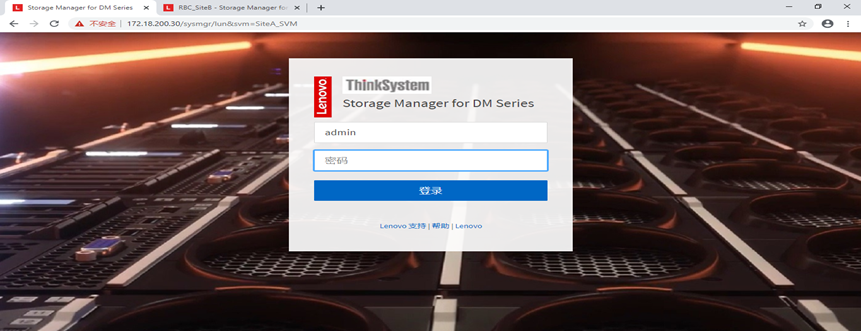

现在作为 Web 服务随 Clustered Data ONTAP提供，默认情况下处于启用状态，您可以使用浏览器并输入Cluster管IP(https://172.18.200.30)进行访问。输入用户名和密码(admin/Lenovo123)，点击Sign in图标进入System Manager管理界面。（缺省管理员为admin，密码在初始安装时可以设定

集群模式分为：（Dashboard）信息板；（Applications & Tiers）应用程序和层;(Storage)存储；(network)网络；(Protection)保护；(Events&Jobs)事件和作业；(Configuration)配置

创建存储池（Aggregate）

创建新的Aggr，此操作在扩容时候用的上，一般由PSE或者代理工程师完成此步操作；给新建aggr 起名为aggr\_test，选择添加多少颗磁盘到aggr\_test存储池中，注意：添加磁盘至同一个aggregate（存储池）时，必须选择同样类型、大小和转速的磁盘，否则将于转速最慢，大小最小的磁盘类型为上限；当然，不可以将SATA磁盘加入到SAS 磁盘的Aggr中，反之一样也不行。

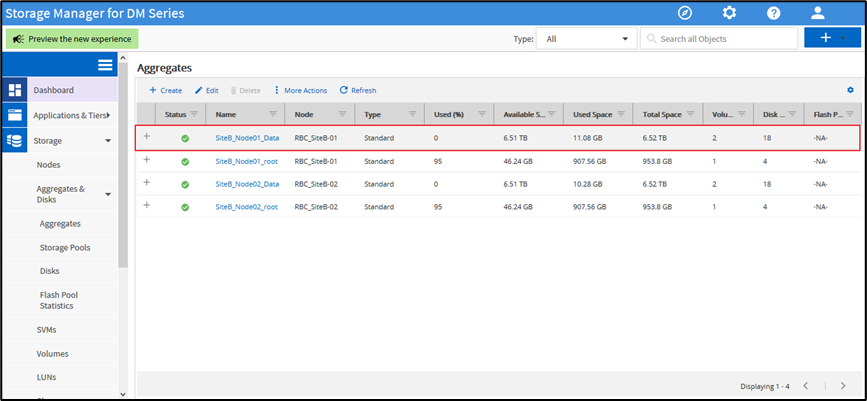

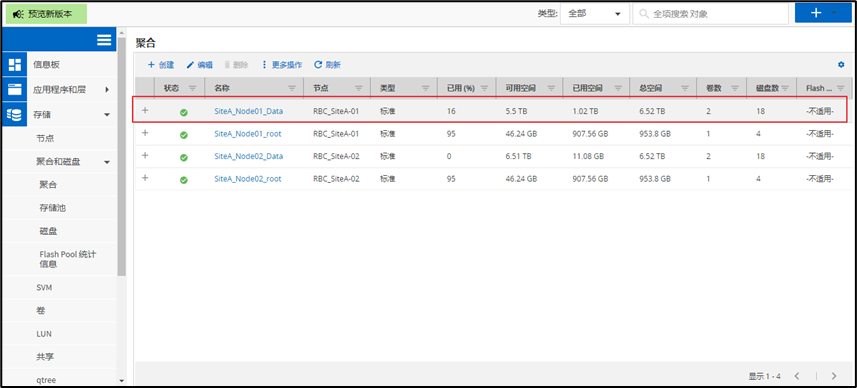

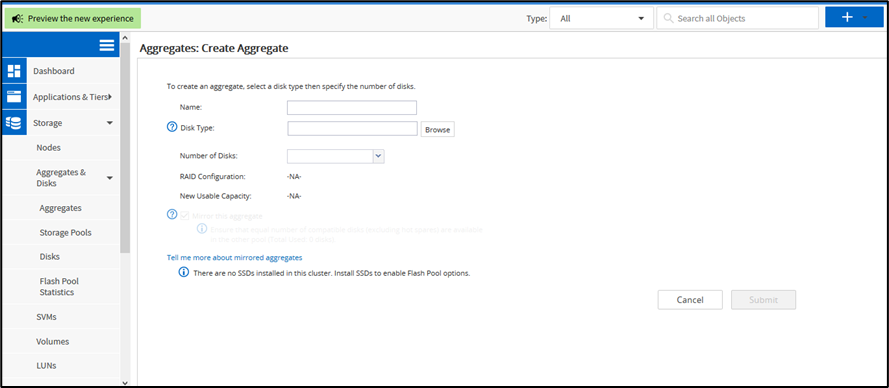

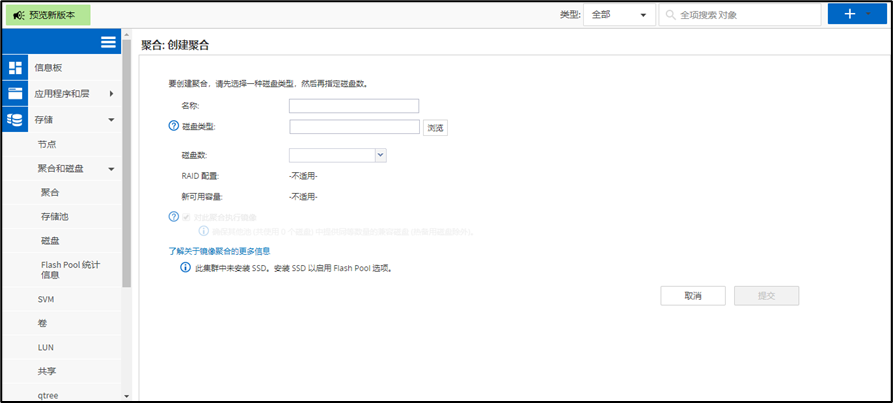

1、点击Storage->Aggregates&Disks，点击Create，

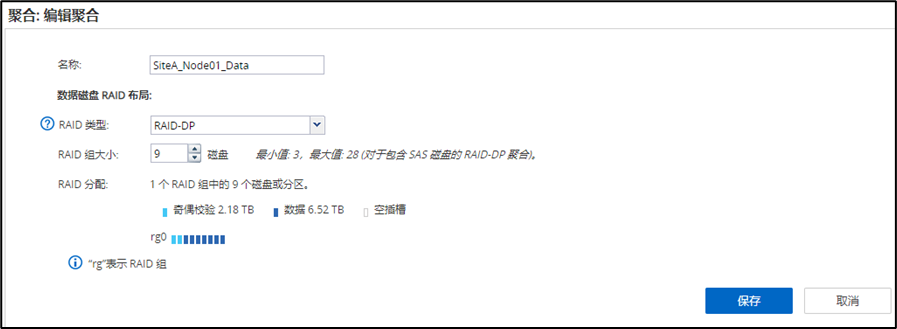

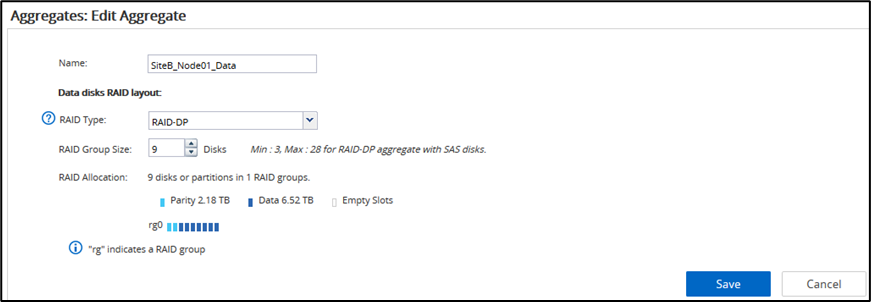

2、点击Change，raidtype选择为 Raid\_dp，选择Raid Group Size。点击Save保存退出。

注明：FC /SAS磁盘的RaidSize 默认为16

3、点击Create ，完成存储池创建.

到此，存储池已经创建好，下面开始新建卷

创建存储虚拟机（Storage Virtual Machines）

Storage Virtual Machine（SVM，以前称为 Vserver） 由若干个数据卷以及一个或多个用于向客户端提供数据的 LIF 组成。Storage Virtual Machine可为客户端提供数据访问，不受物理存储或控制器限制，这一点与其他任何存储系统类似。SVM 可提供诸多优势，例如，无中断运行、可扩展性、安全性和统一存储。

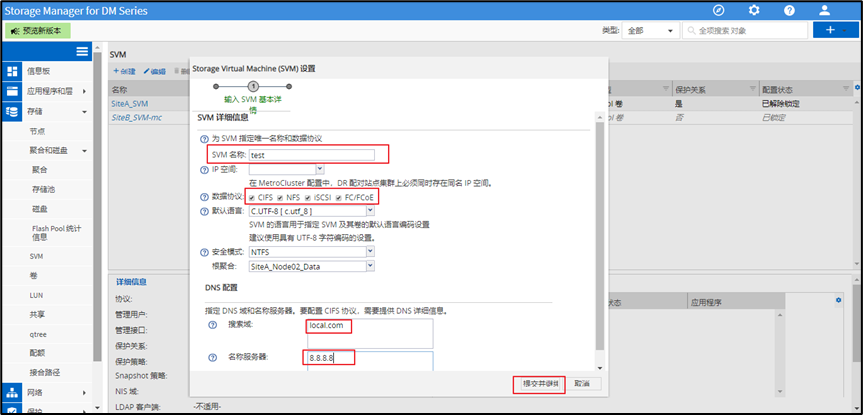

1、创建SVM，选中Storage Virtual Machine，点击Create，输入SVM Name：svm\_test，选择此SVM需要使用的协议，及DNS信息，点击Submit&Continue。

image.png注意：选择协议时，如没有相应License，则对应协议无法选择并使用。

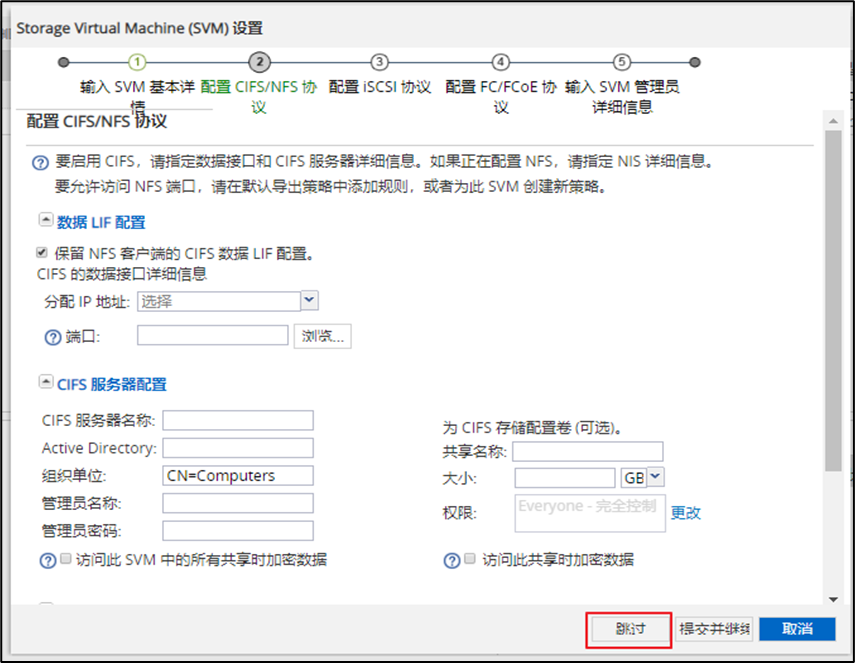

2、 此处分别配置CIFS/NFS协议，可以先行跳过，后续再配置，点击Skip。

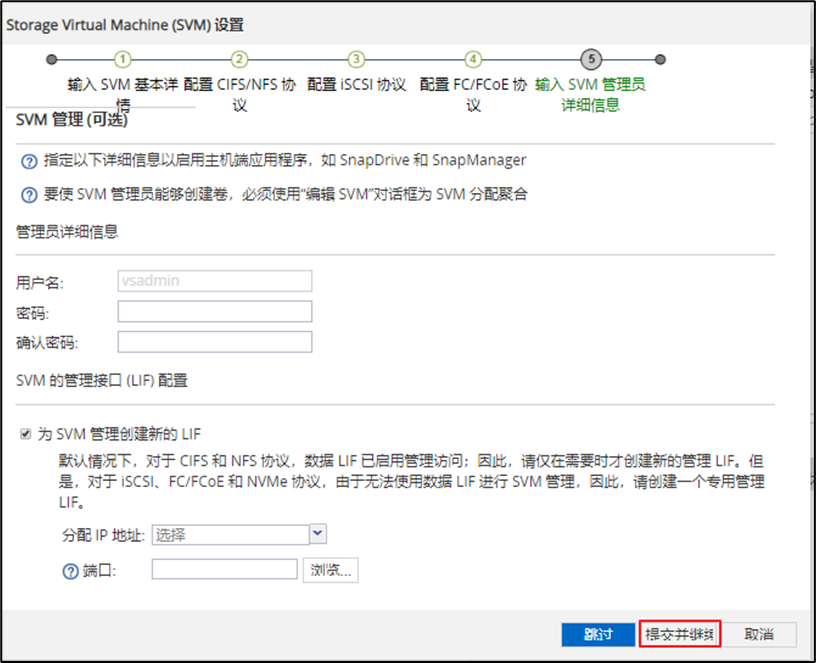

image.png3、根据需要配置基于SVM层面的管理端口。

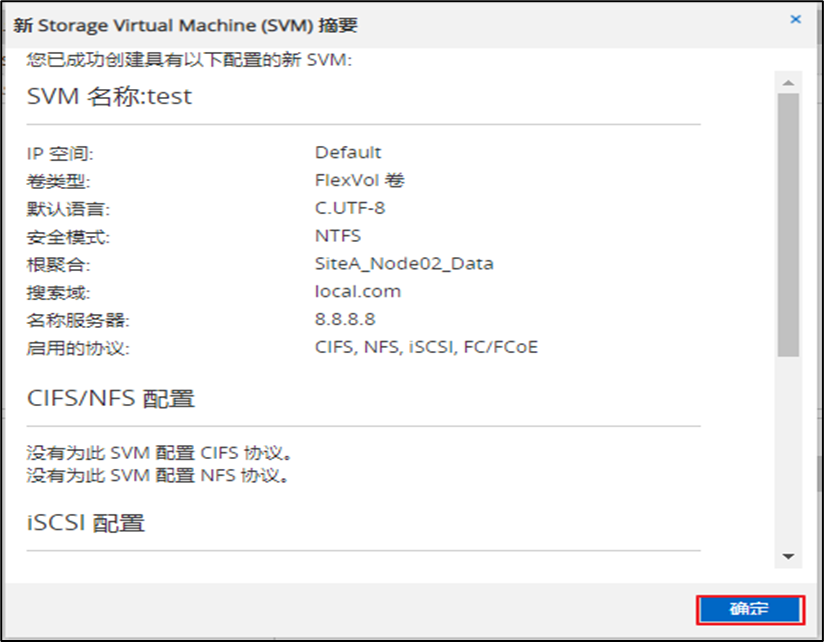

image.png4、点击OK，完成SVM的配置


创建逻辑端口（Logic InterFace）

从Clustered Data ONTAP 8.3起，前端应用基于SVM的LIF访问数据，需要对每个SVM建立基于SVM的数据访问LIF。

1、点击Network(网络)，选中Netwrok Interfaces（网络接口）子菜单，点击Create

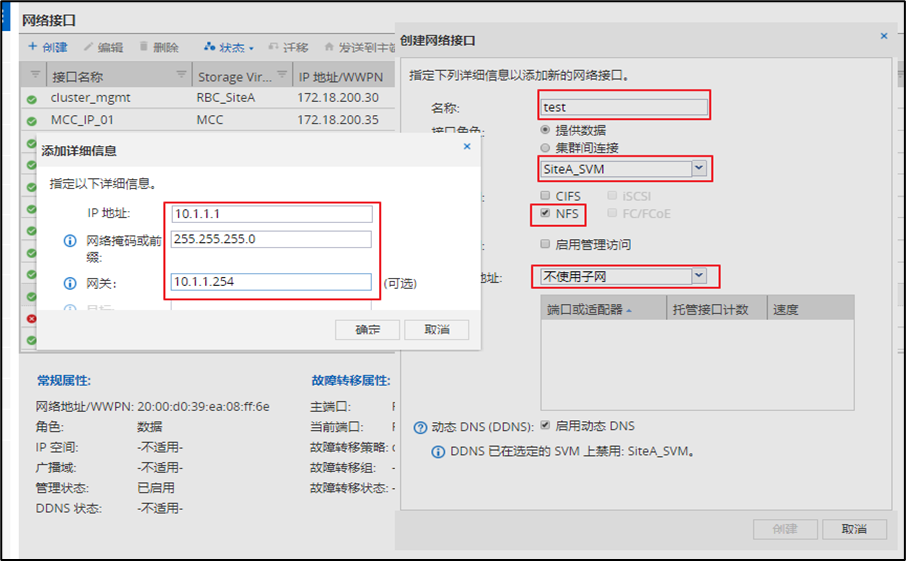

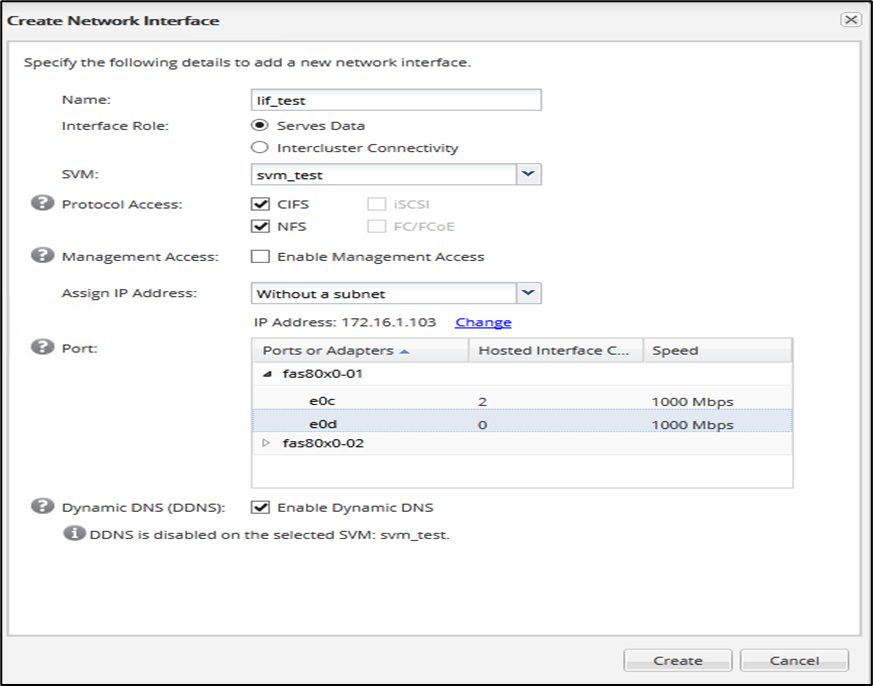

image.png输入LIF name:lif\_test，端口类型：Servers Data，SVM选择之前新建的svm\_test，协议选择相应的类型，Assign IP Address选择自定义IP或者从Subnets池中自动选择。

image.png2、选择前端业务访问的端口，端口类型可选择物理port，ifgrp，或者vlan。

image.png3、点击Create，创建LIF结束。

创建灵活卷（Flex Volume）

由于集群模式的volume是基于SVM并提供给前端访问，因此在创建volume之前先要确定所在的SVM。

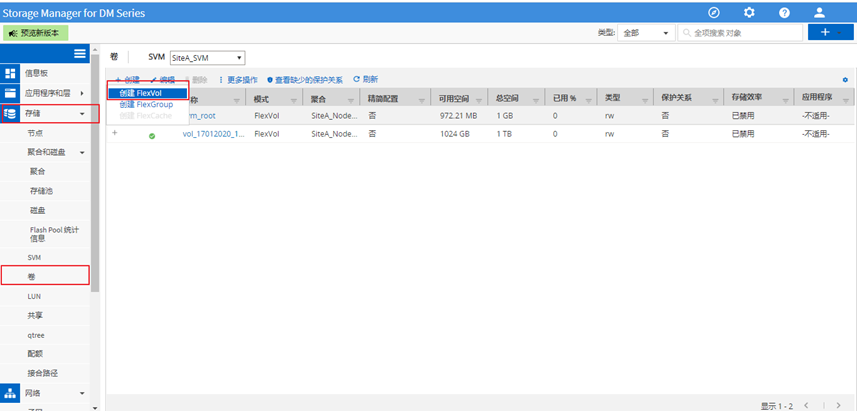

[1]()、创建Flex volume，[点击Storage Virtual Machines，选择]()Storage（存储）->volumes（卷），Create volume菜单

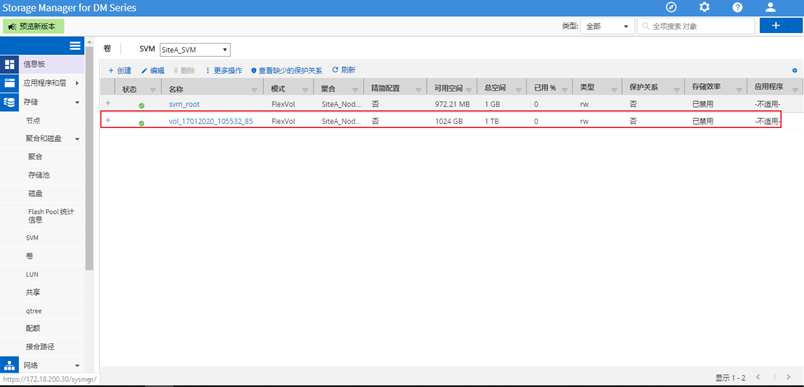

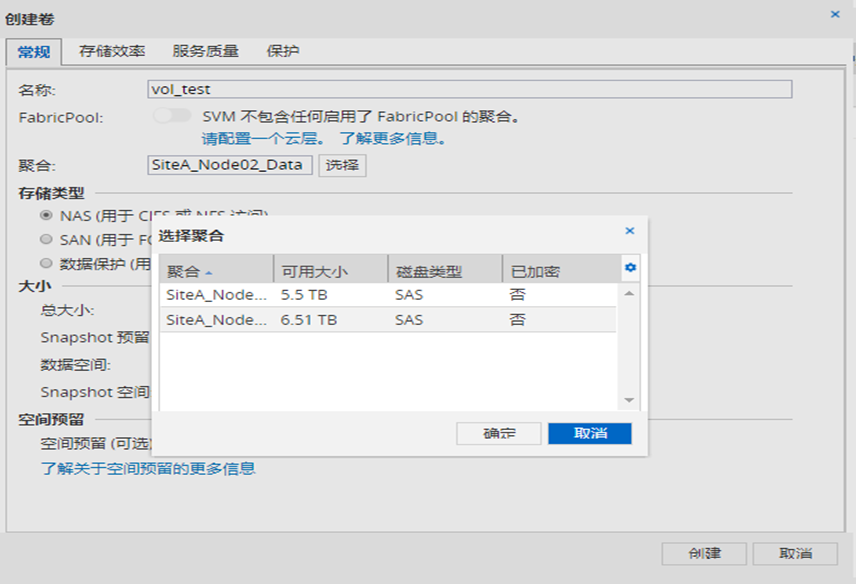

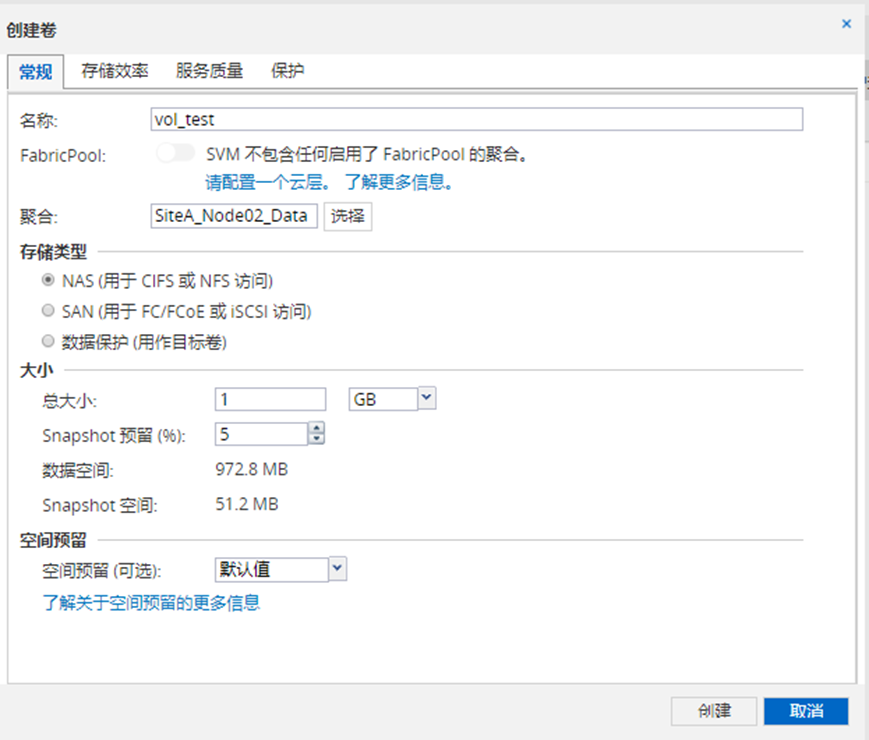

image.png2、填写Volume Name为vol\_test，选择之前新建的aggr\_test，

image.png3、选择其为“NAS”或“SAN”共享方式，并调整cifs\_test的大小，设置快照预留空间等操作（快照预留Snapshot Reserves可以灵活调整，0为不预留）

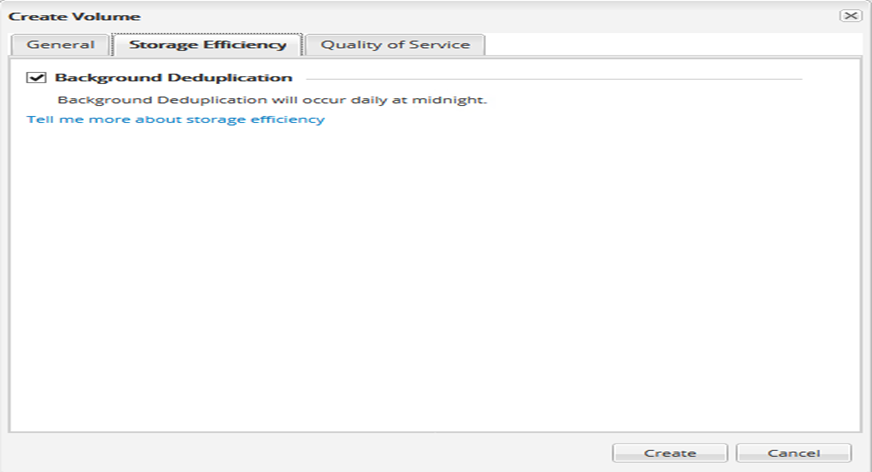

image.png4、点击 “Storage Efficient”，选择是否开启a-sis（重复数据删除功能），是否开启重复数据删除功能具体需要看前端应用，比如前端业务为虚拟桌面、或者邮件系统，则建议开启重复数据删除功能，起到存储最优使用效率；

image.png5、完成volume\_test卷创建；到此步骤，Volume卷创建完成；我们可以正式开始配置NAS（CIFS或NFS）的空间规划配置；


创建NAS 共享（CIFS/NFS）

1、 创建CIFS协议文件共享

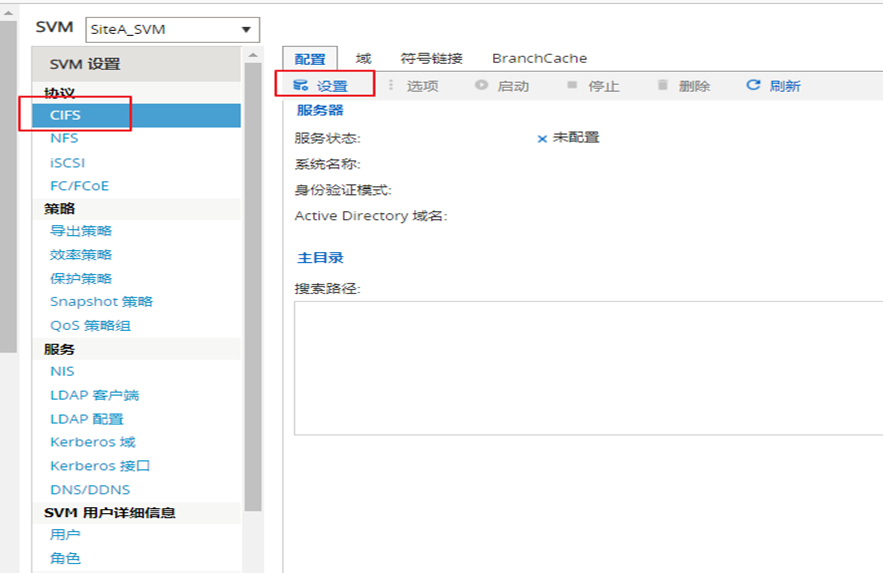

A、Clustered Data ONTAP系统，必须要有AD域控服务器才能提供CIFS服务（ONTAP 9.X后可以基于workgroup访问），所以SVM需要先加进域。点击SVM，选择SVM setup(SVM 设置)->SiteA\_SVM-> CIFS，点击Setup

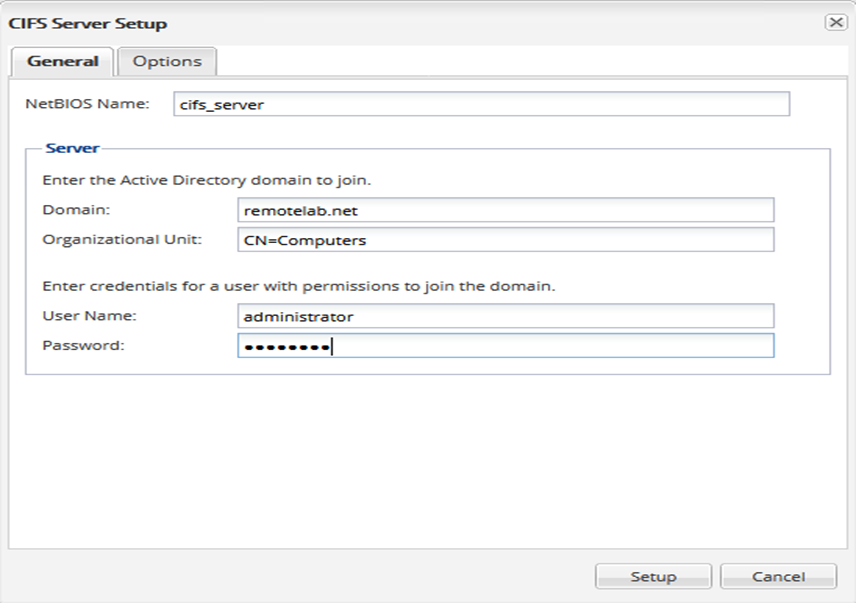

image.pngB、输入NetBios Name：cifs\_server，填写Domain，并输入具有管理员权限的用户名及密码。至此，CIFS协议已正常启用。

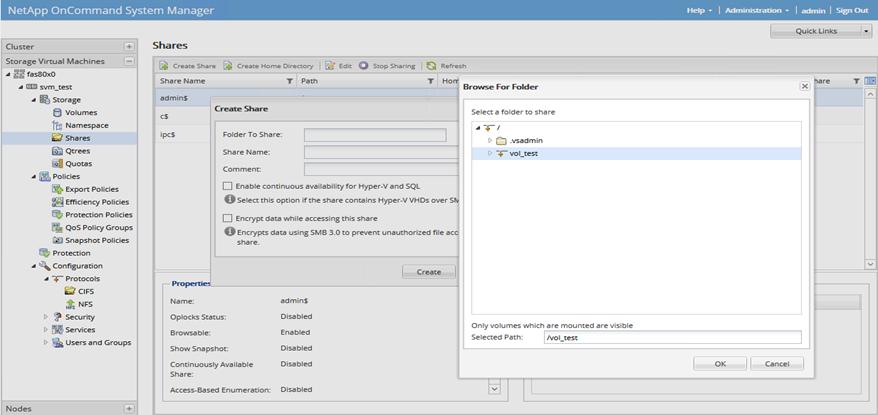

image.pngC、选择Storage Virtual Machines

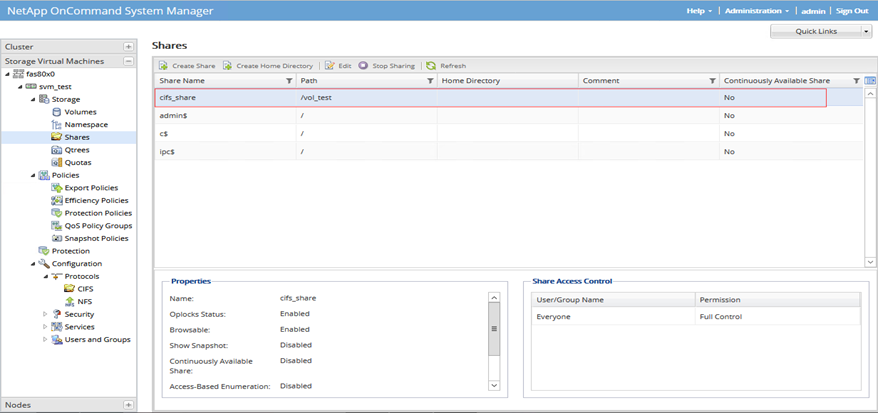

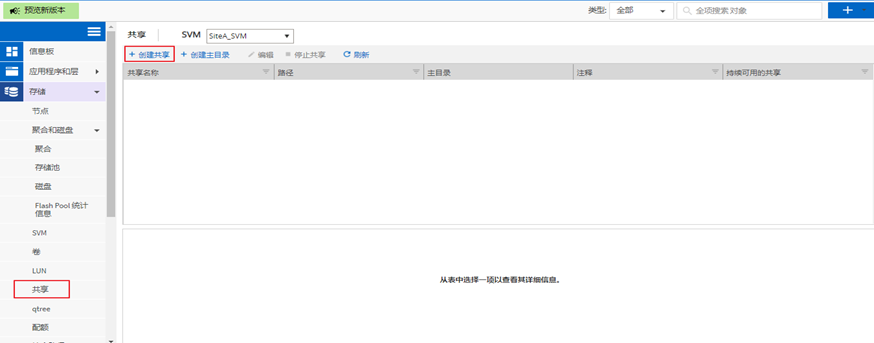

Storage(存储)->Shares（共享），点击 “Create Shares（创建共享）”按钮，新建一个CIFS 共享。

image.pngD、选择之前新建的vol\_test卷建立共享。

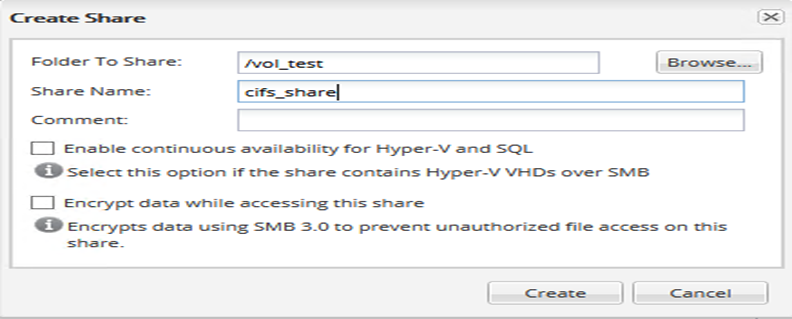

image.pngE、更改Share Name为cifs\_share，默认为volume的名称，并对其进行描述，以便日后更方便识别。

image.pngF、点击“Create”按钮。完成CIFS 共享创建。

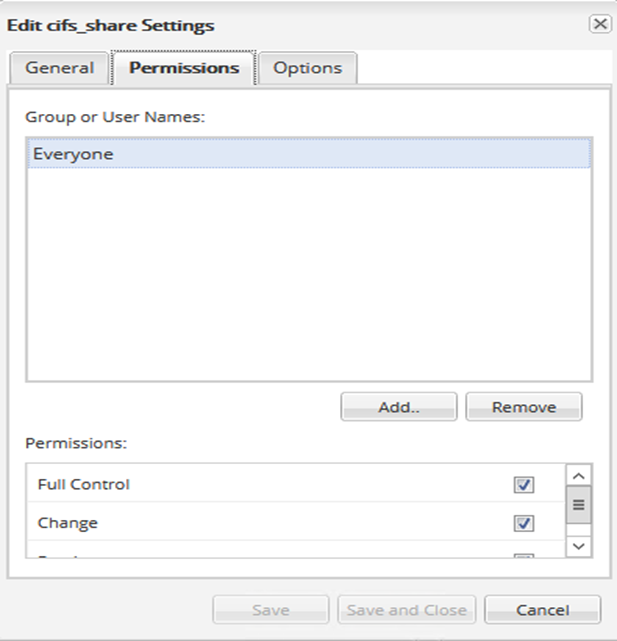

image.pngG、权限设置，选择cifs\_share享路径，点击“Edit”进行共享权限设置；Lenovo存储中权限设置只有三种：full control、read and write、read only；点击“Permission”，设置用户权限；选择“add”并添加”administrators”组用户，选择“remove”则是删除某个用户或组的使用权限；

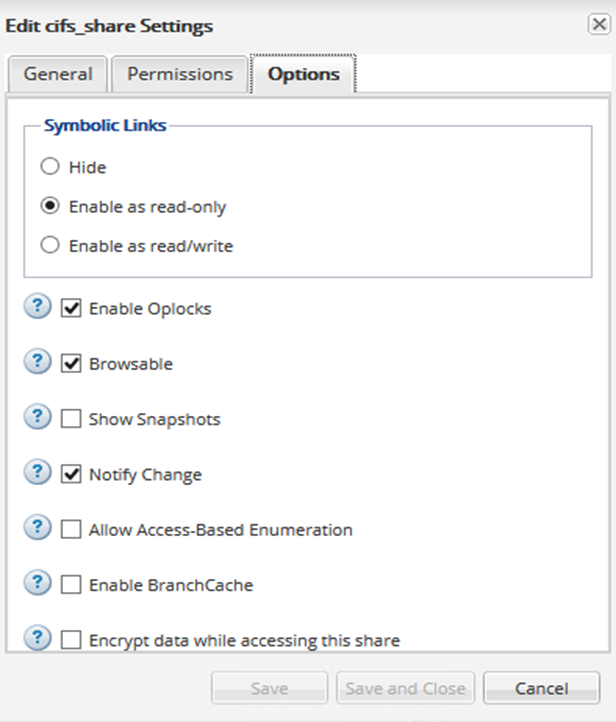

image.pngH、点击“options”进行高级options设置;可设置是否允许共享文件夹的内外部超级链接，以及结合内部病毒服务器进行设置病毒扫描；点击“save and close”完成CIFS 共享的权限设置。

image.png注意：若将Lenovo 存储加入Windows的域环境中，那么其权限设置操作则可以完全通过Windows AD 的Administrator 来管理设置；

I、Windows 主机端操作

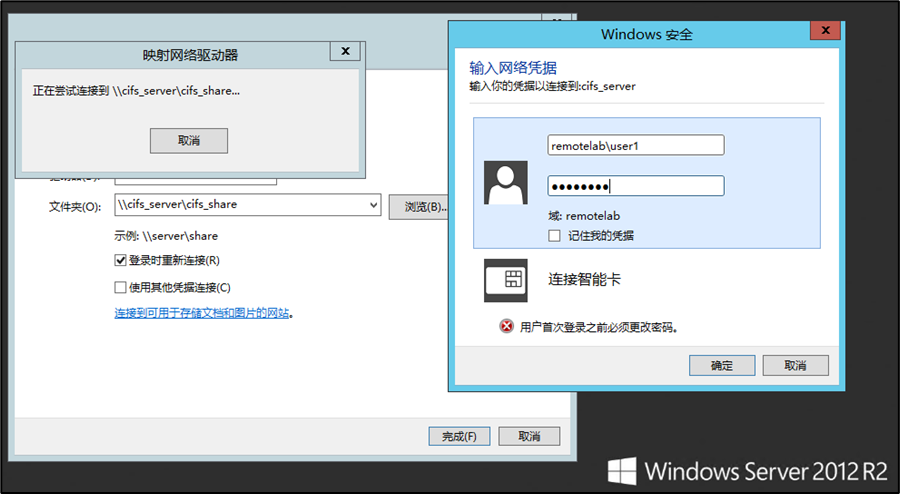

选择映射网络驱动器，输入存储IP地址（之前创建的lif\_test的IP）或System Name（SVM加域时命名的的cifs\_server）及共享名，并勾上“登陆时重新连接”。第一次连接需要输入用户名密码，选择记住密码，下次登陆时候将可直接连接到共享空间；若不是当前用户可点击different username，以指定的用户名口令登陆（和当前windows用户不同）

image.png[2、 创建NFS协议文件共享]()

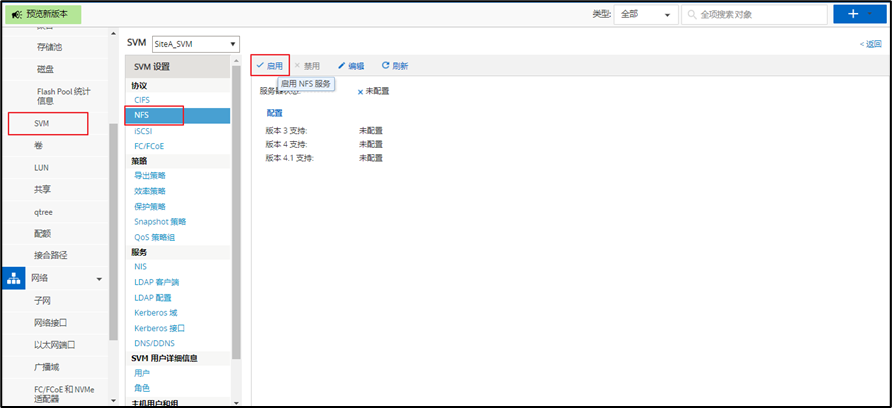

A、选择DM5000H->svm\_test->Configuration->Protocols->NFS，首先Enable NFS协议。

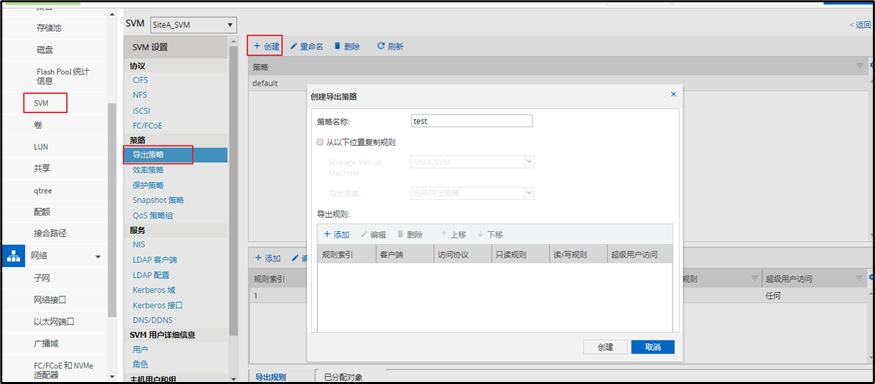

image.pngB、选择DM5000H->svm\_test->Policies->Export Polucies，编辑Export Policy，在default默认策略中新建rule，指定Client为0.0.0.0/0。

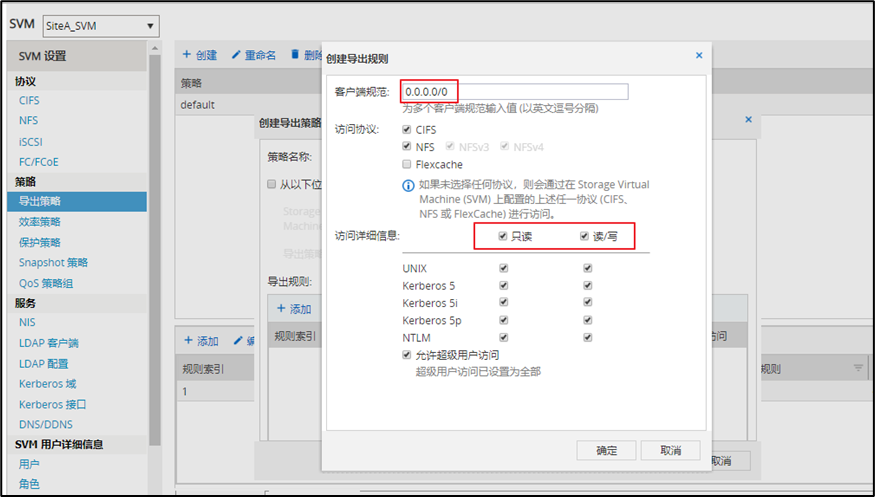

image.pngC、新建策略名为export\_policy\_test的策略，新建角色，可指定Client为某一个或多个IP或某个网段，但是不能设置同一个网段中某些联系的IP。点击“Create”新建包含角色的策略完成。

image.pngD、点击Storage Virtual Machines，

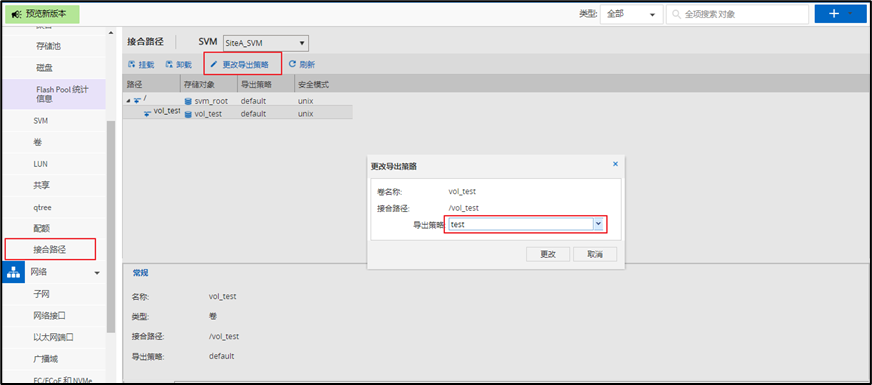

选择Storage（存储）->Namespace（接合路径），改vol\_test卷的Export Policy为test。

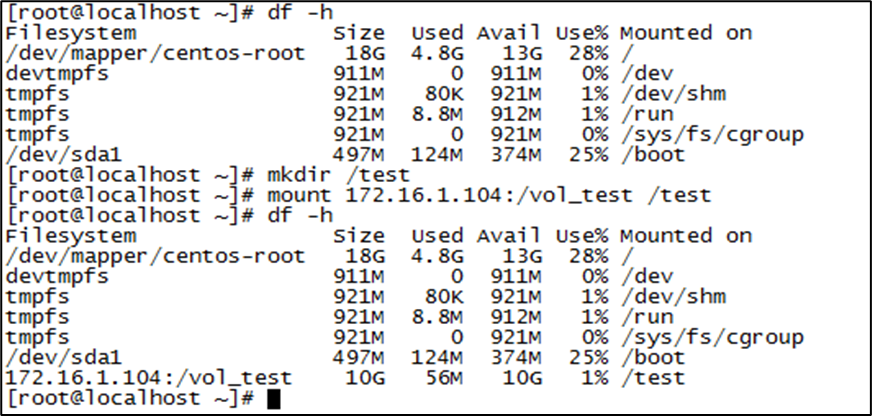

image.pngE、Linux 主机端mount操作


Snapshot配置管理

Lenovo 存储的快照可对aggregate 和volume两个层面而言，适用最小对象为volume，当然平时用户使用最多的基于volume层面的快照备份及恢复；以下是对vol\_test卷创建快照的实例：

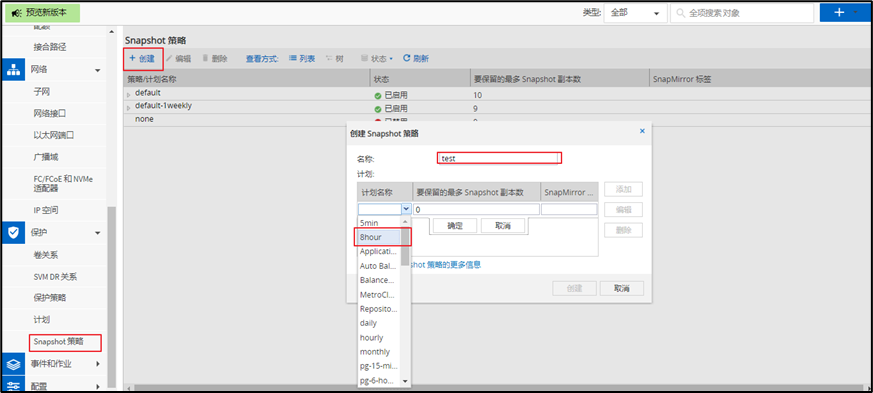

[1]()、Protection (保护)->Snapshot Policies（snapshot策略），创建快照备份策略，快照保留份数以及快照备份时间点（可自定义或者使用系统默认配置）

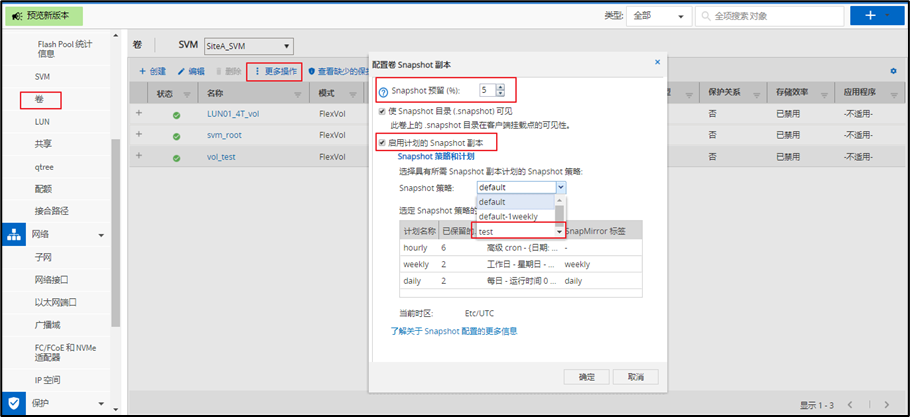

image.png2、Storage(存储)->Volumes（卷），选中vol\_test卷，点击Snapshot Copies中的Configure，设置快照大小，选择上一步新建的snapshot\_policy\_test策略。

image.png注：系统默认快照保留大小为该快照卷的5%，默认显示快照路径，默认default策略保留6份hourly的快照和2份nightly的快照；

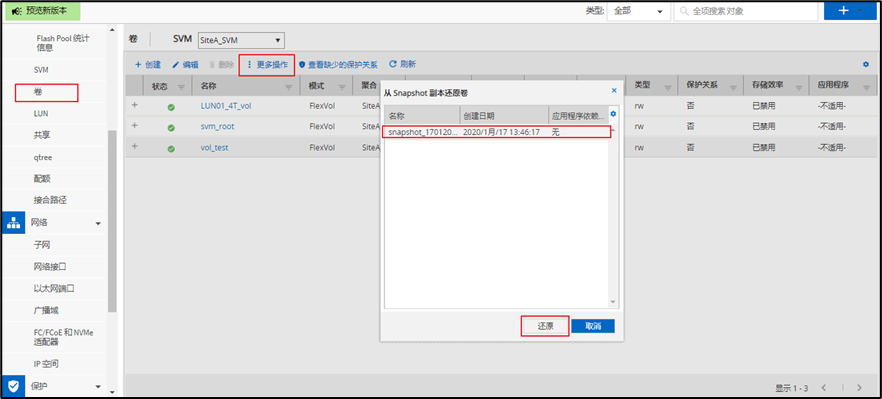

3、快照恢复。点击SnapShot Copies中的Restore，选择需要具体恢复到哪一个时间点。提示是否确认将该volume的数据恢复到拍快照的那个时间点，点确认，则恢复到快照备份时间点，若放弃则不恢复；注意：这个恢复是针对整个volume而言，而不是针对单个文件；当然也可以用命令针对某单个文件进行恢复（filer>snap restore -t file -s test /vol/vol1/test/test.txt）。


目录配额配置管理

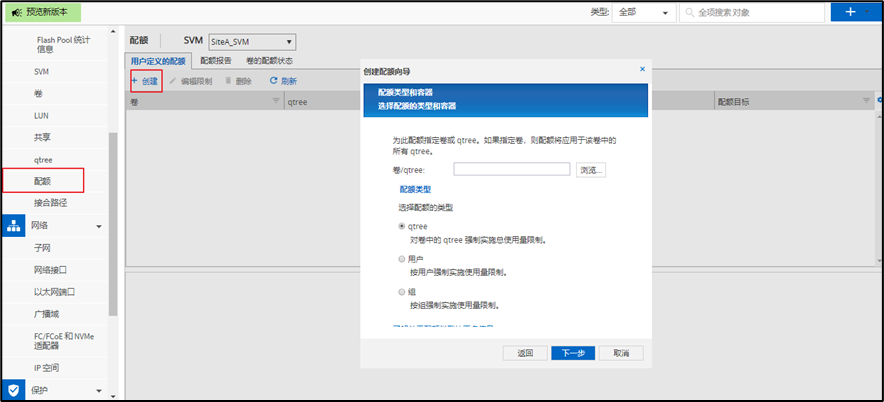

1、Storage（存储）->Quotas（配额），点击Create

image.png2、选择新建针对某个volume的配额

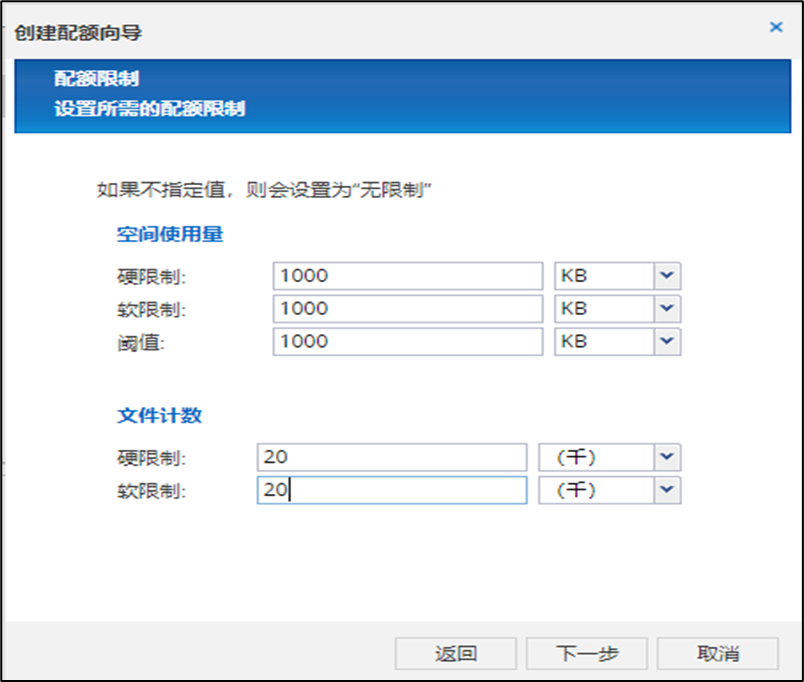

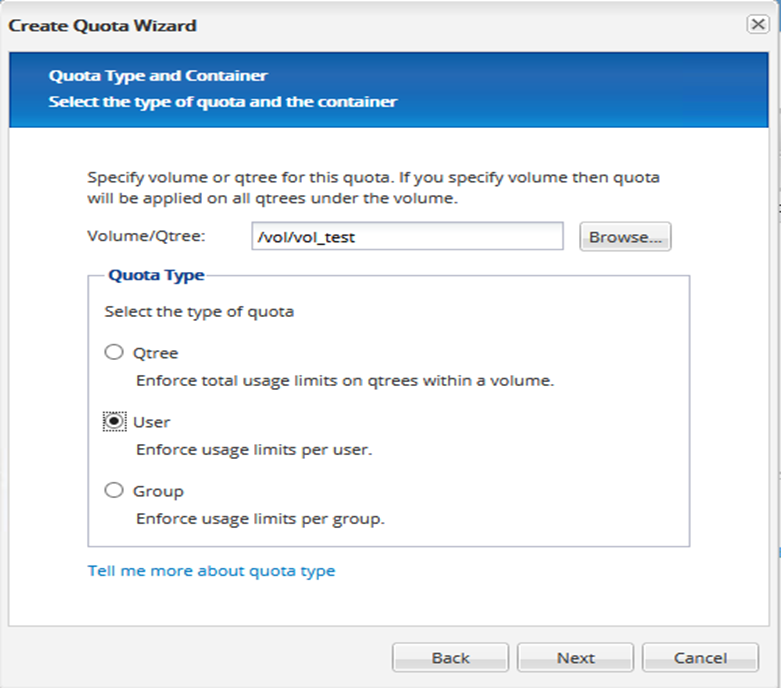

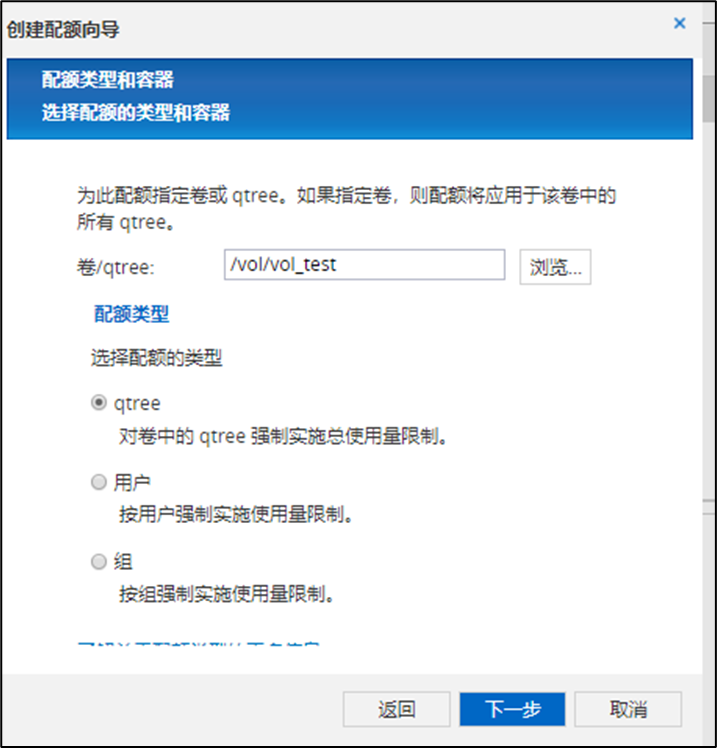

image.png3、选择配置配额的volume或者qtree，配额类型有3中，即分别可对qtree、user或group 进行做配额，点击Next

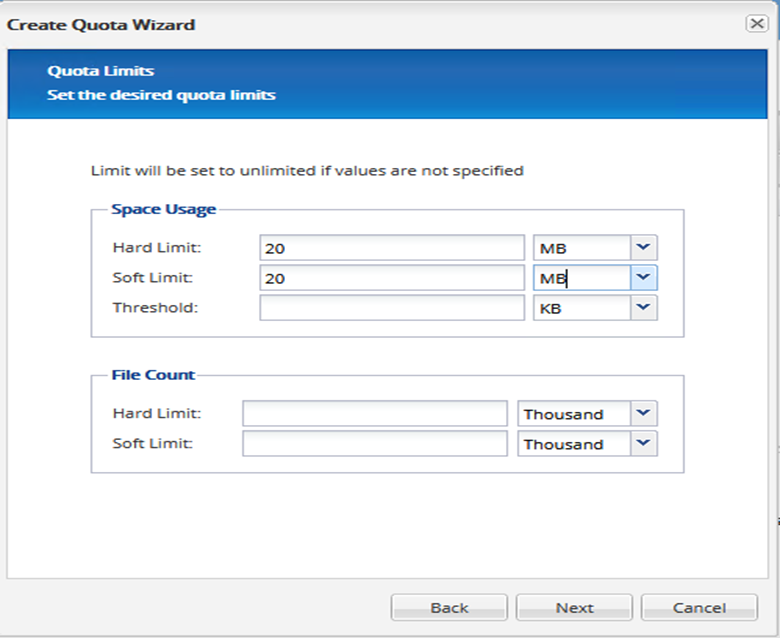

4、Hard Limit 设置为1g ，soft limit 800MB，Threshold 750MB， 分别是指所有用户最大可用到1G ，用到750MB时候会有告警提示，用到时候800MB 会提示用户已经无可用空间，但此时还能继续用知道数据存放到1GB为止；File Count 中的 Hard limit 和soft Limit，分别是指该共享路径下面最多包含100000×1000个文件，用到8000×1000个时候会提示文件个数已经用完；点击Next

image.png5、再次点击Next并Finsish，针对vol\_test卷，完成quota的配置。

创建SAN共享 （以FCP协议为例）

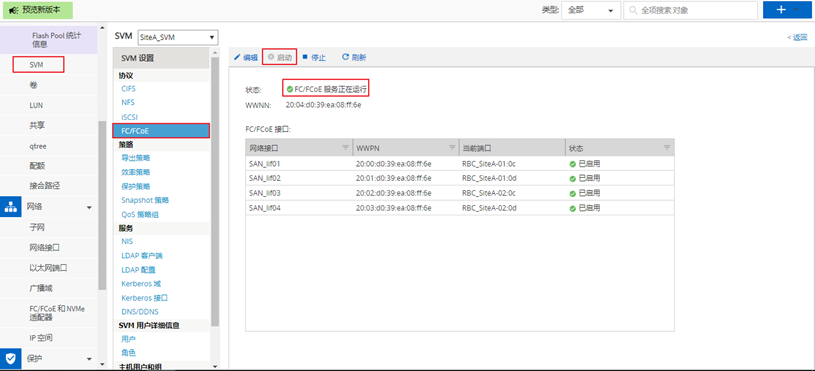

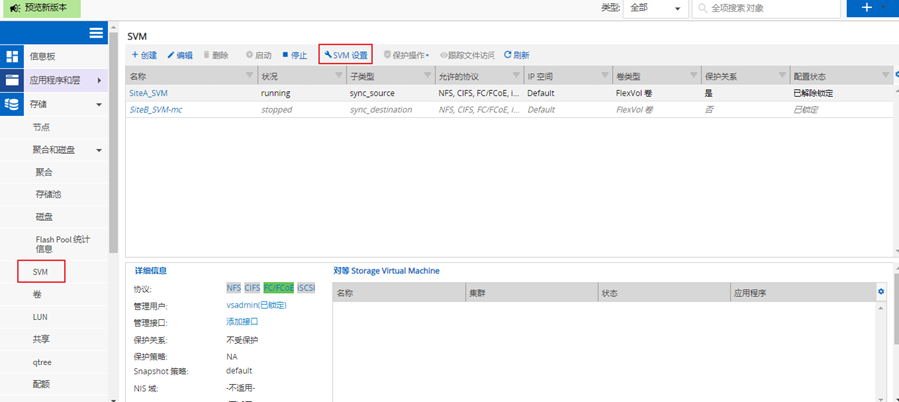

1、确认FC协议状态，点击Storage Virtual Machines，选择SVM->svm Settings（SVM设置）->FC/FCoE，点击Start，开启FC协议。

image.png2、为了前端主机能通过光纤交换机访问到存储，需要创建fc lif，每个控制器的每个FC创建一个fc lif。

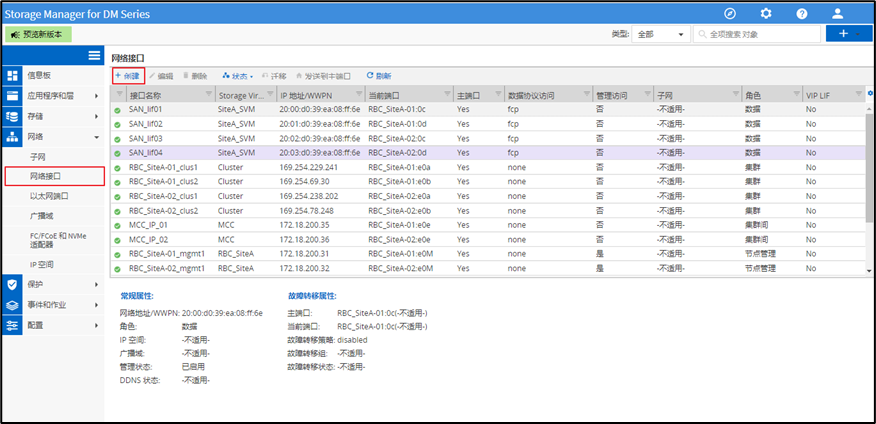

点击Network，选中Netwrok Interfaces子菜单，点击Create

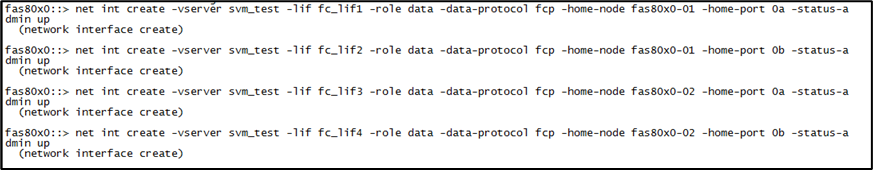

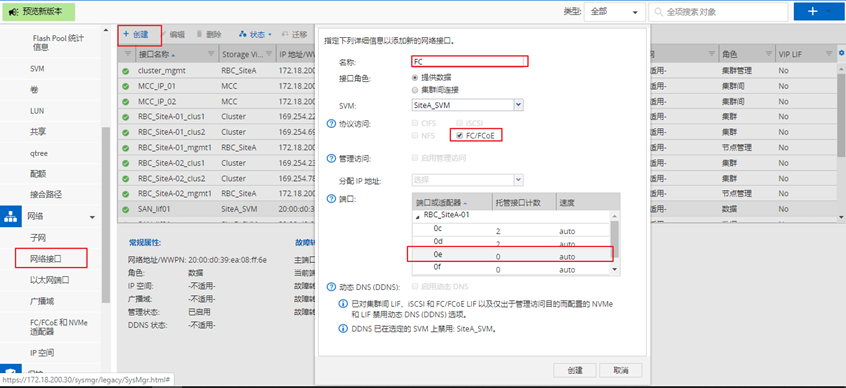

创建fc，选择svm\_test，选择控制器的fc端口，点击Create，依次类推，创建多个fc lif。

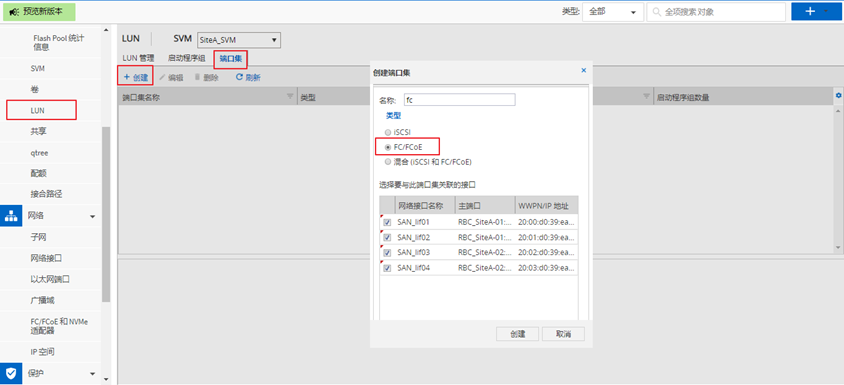

image.png3、创建Portsets，点击Storage Virtual Machines，选择Storage(存储)->LUNs->Portsets（端口集），选中Portsets子菜单，点击Create

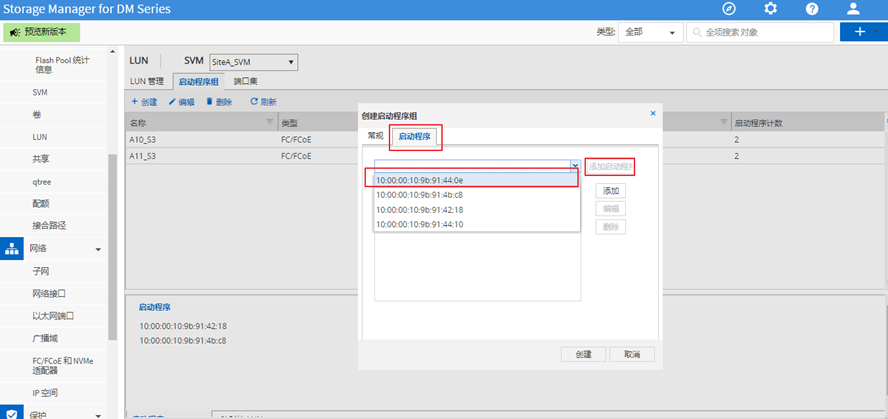

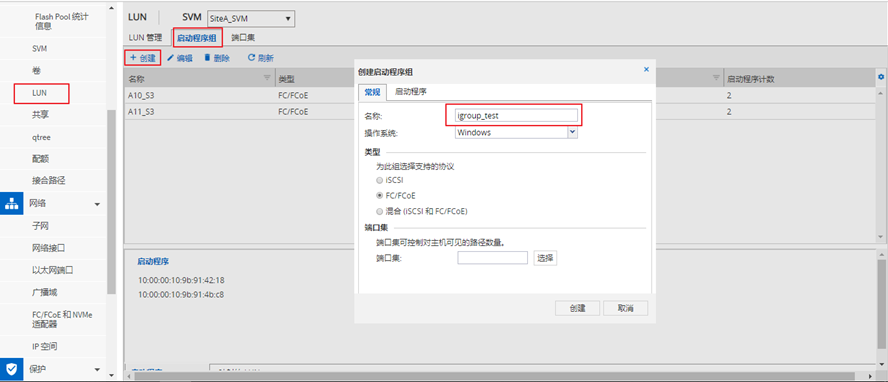

image.png4、创建Initiator Groups（启动程序组），点击Storage Virtual Machines，选择Storage->LUNs->Initiator创建，选择系统类型以及传输协议，注意：若选择FC/FCoE，在无特殊条件下建议开启ALUA功能；选择Portset为之前创建的fc，添加前端主机HBA卡的wwpn号或对应的IQN号。

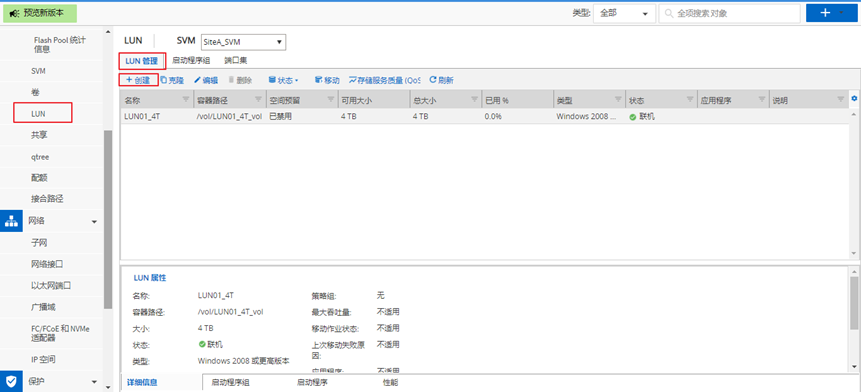

image.png5、创建lun，点击Storage Virtual Machines，选择Storage（存储）->LUNs->LUN Management（LUN 管理），点击Create

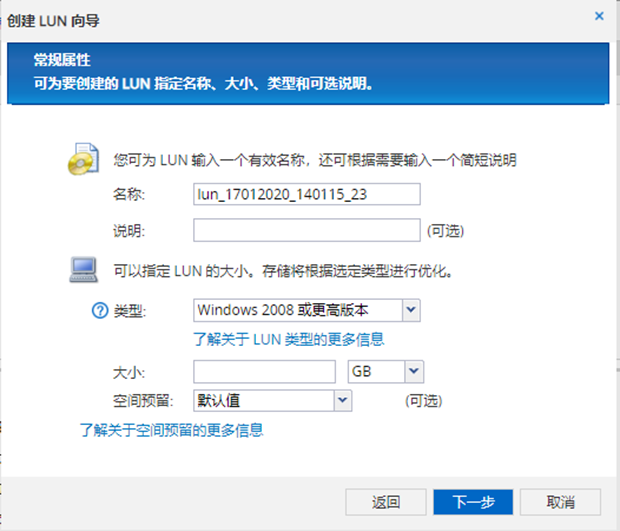

image.png6、点击Next，新建lun 名字，lun 类型及大小；

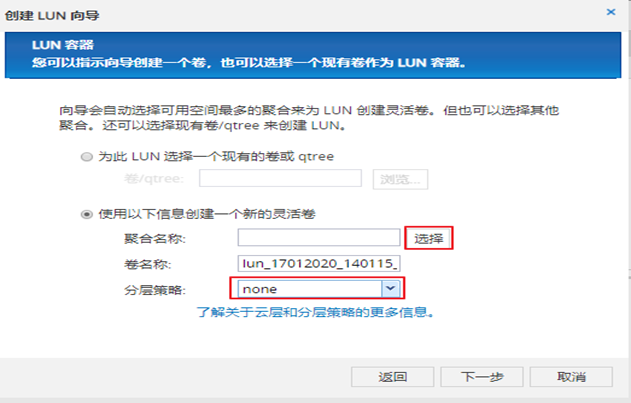

image.png7、点击Next，选择lun存储在的aggr为aggr\_test，默认新建lun\_test\_test的volume，点击next；

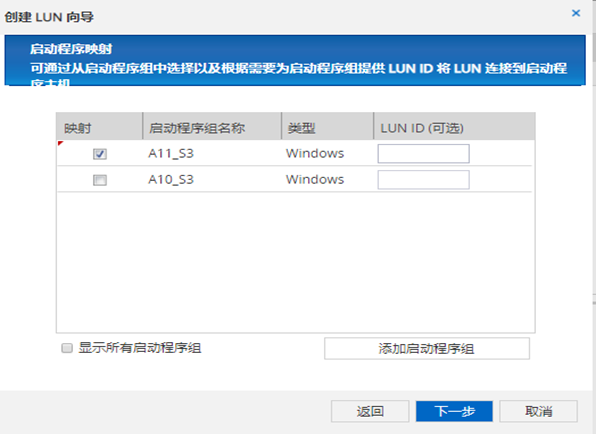

image.png8、选择之前新建的A11\_S3 ，LUN ID可为空，系统自动添加。

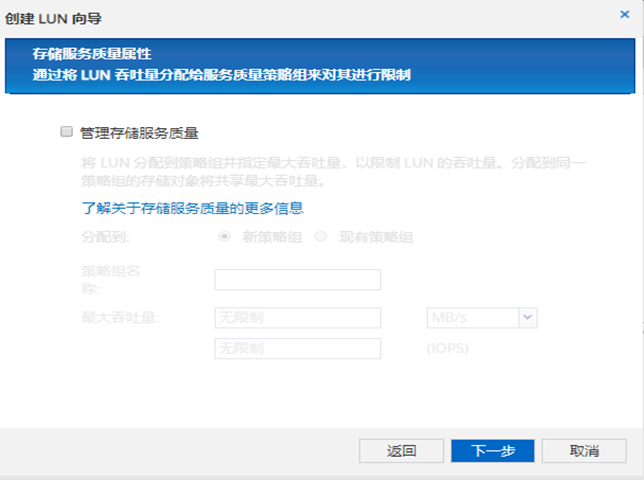

image.png9、点击Next，确认是否配置Storage Quality of Service

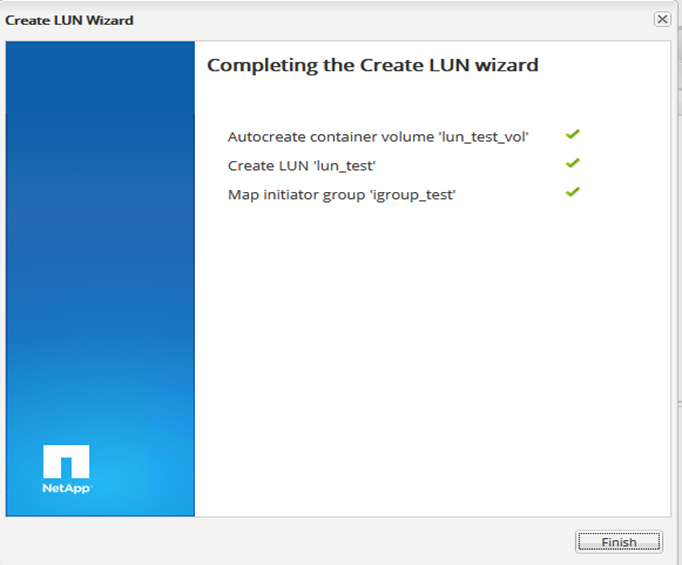

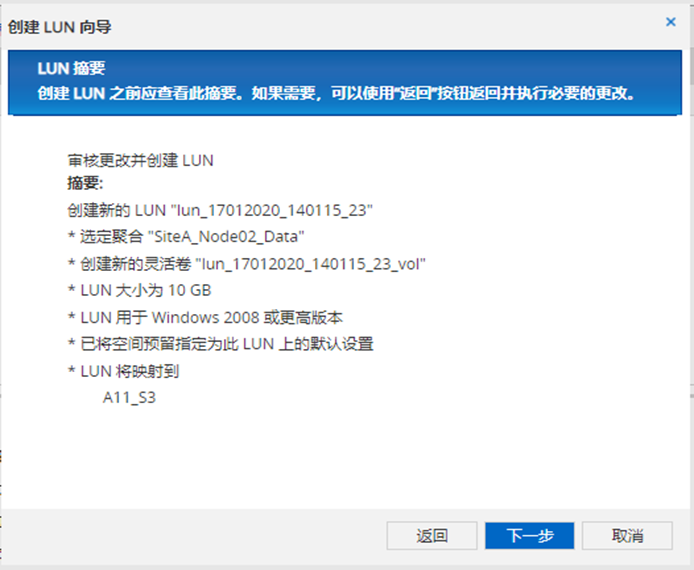

image.png10、核对我们新建lun的配置信息；点击next，完成lun的创建；

image.png11、点击Finish，完成；

12、配置光纤交换机，Clustered Data ONTAP不支持port zone，需要划wwpn zone，前端主机根据系统类型安装多路径软件，扫描新增加磁盘，格式化分区并使用。

CLI 命令行操作

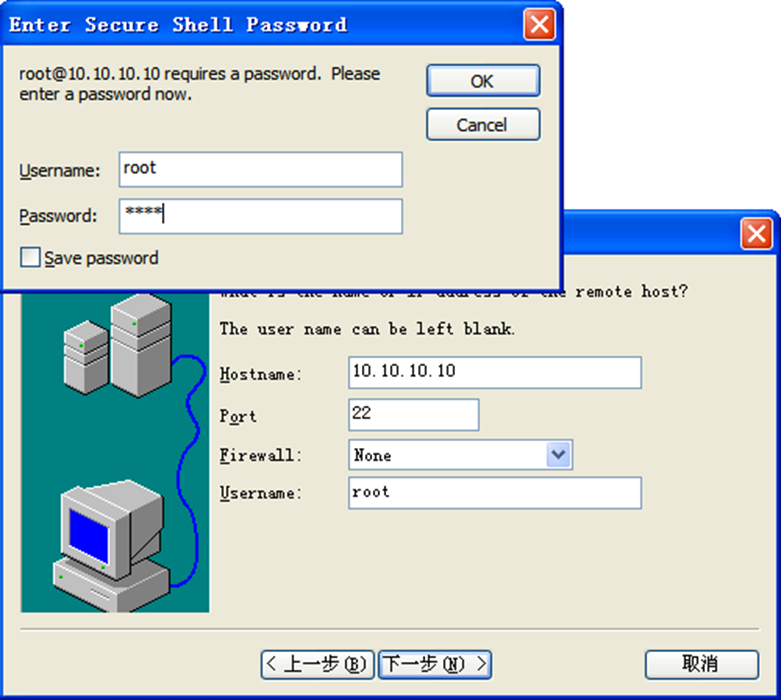

用SecureCRT/Putty等工具，使用ssh或者Telnet协议，ssh /telnet存储e0M口远程管理地址，其登陆用户名为：admin，密码为：xxxxxx，也可以用ssh/telnet 存储SP口远程串口地址，具备串口一样功能， 其登陆用户名为：admin，密码为跟admin的密码一致；（Lenovo存储默认telnet协议是关闭状态）


创建存储池（Aggregate）

Data OnTap 8.0以后，根据不同的硬件型号，最大的Aggregate可用容量可以达到100TB。

新创建aggregate：storage aggregate create -aggregate -diskcount 14 -node DM5000H-02 -raidtype raid\_dp -disksize 600 disktype SAS -maxraidsize 16

在node DM5000H-02下创建一个64位系统的aggr\_test，raidsize为16，raid类型为raid\_dp,共包括10颗FCAL的磁盘。

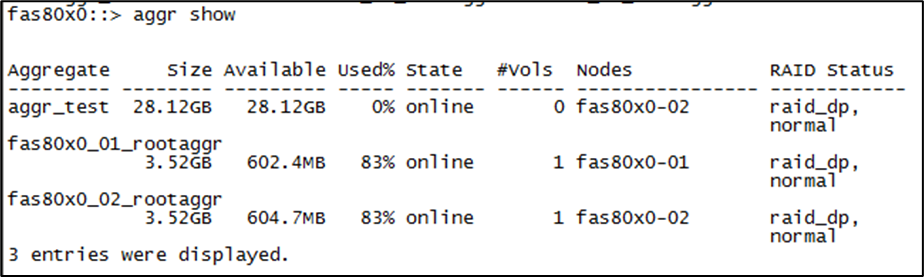

参看创建成功后存储池情况：

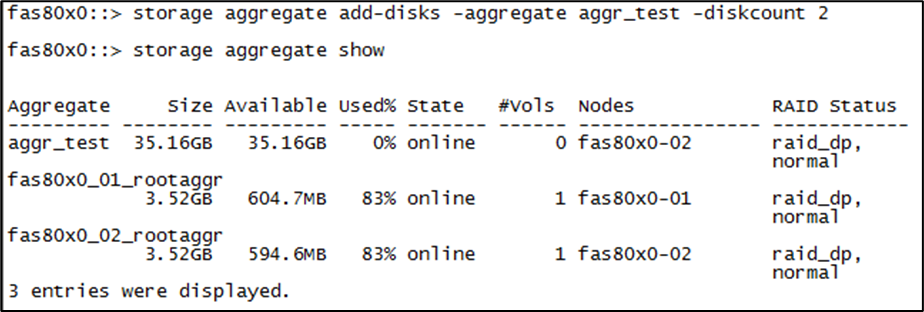

image.png1、为现有的Aggregate增加磁盘：storage aggregate add -aggregate -diskcount <磁盘数目> #输入需要添加的磁盘数量

storage aggregate show 察看结果

例如：往aggr\_test存储池中添加2颗磁盘；

image.png2、修改Aggregate快照保留

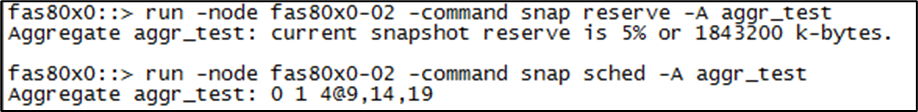

storage aggregate modify -aggregate -percent-snapshot-space 0 #关闭aggregate级snapshot的空间预留

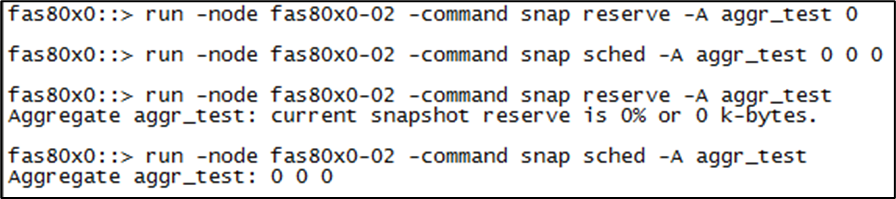

例如：关闭aggr\_test的快照功能，并且取消策略；

参看默认情况：

image.png调整后情况：

image.png3、修改Aggregate名称 Aggr rename –aggregate -newname

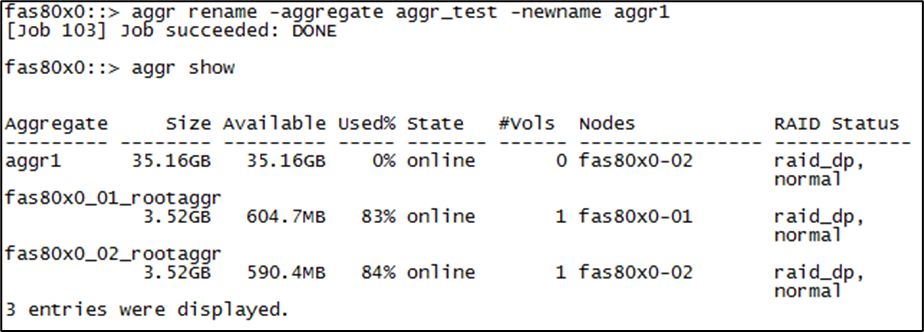

例如：将aggr\_test名改为aggr1

image.png4、修改aggr的raid group的大小(对之前raidsize的不做影响)

aggr modify –aggregate <aggr\_name> –maxraidsize <目标raidsize></aggr\_name>

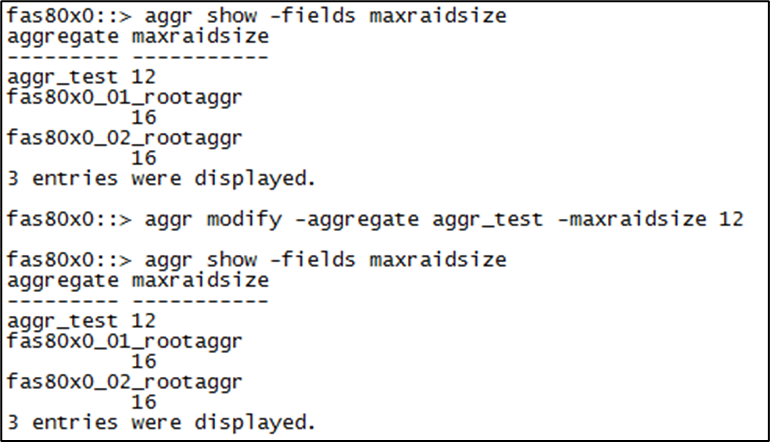

例如：将aggr\_test的raidsize调整为12


创建存储虚拟机（Storage Virtual Machines）

vserver create -vserver -aggregate -rootvolume -rootvolume-security-style

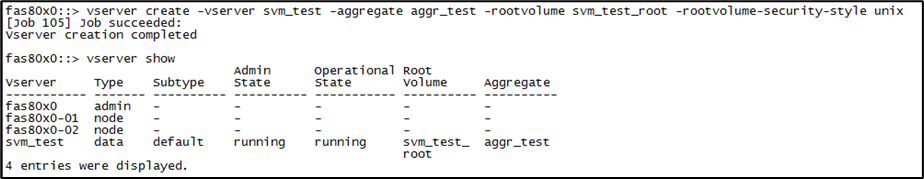

例如：新建svm\_test，根卷为svm\_test\_root并位于aggr\_test


创建逻辑端口（Logic InterFace）

1、创建基于svm的lif用户数据访问

network interface create -vserver -lif -role data -data-protocol cifs,nfs,fcache -home-node -home-port -address -netmask -status-admin up

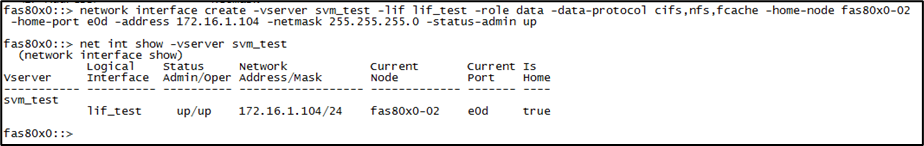

例如：新建lif\_test，home node为DM5000H-02的e0d端口，ip为172.16.1.104，netmask为255.255.255.0，状态为up

image.png2、Clustered Data ONTAP中为了实现lif的高可用，引入failover group功能，lif在某个端口出现故障问题时，lif会自动迁移至failover group中下一可用端口，此步骤仅能通过命令行模式操作。

新建failover-group：failover-groups create -vserver -failover-group -targets [node:port]()

向新建的failover-group增加端口：failover-groups add-targets -vserver -failover-group -targets node:port

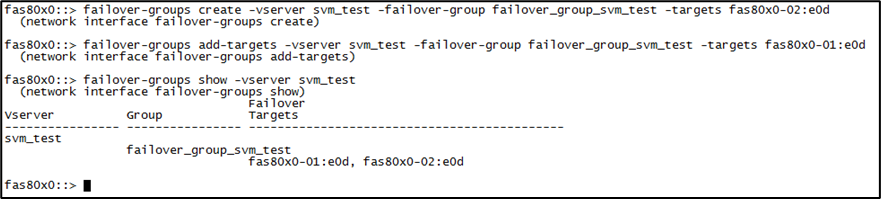

例如：新建failover\_group\_svm\_test，第一个端口为fas80x0-02:e0d，增加另一个端口为fas80x0-01:e0d

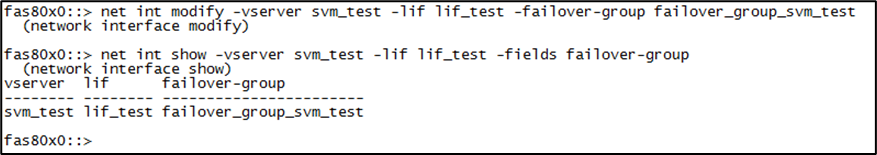

image.png3、将新建的lif放进新建的failover group中，以实现网络的高可用。


创建灵活卷（Flex Volume）

1、参看现有卷使用情况：df

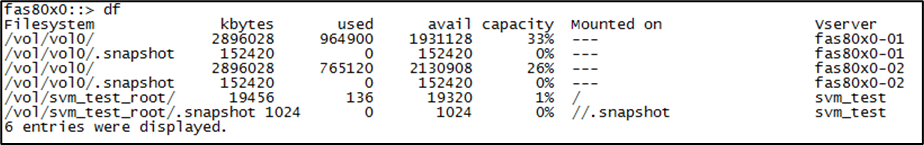

例如：

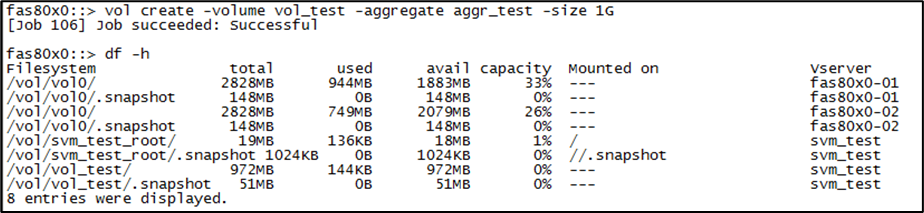

image.png2、创建vol ： vol create

例如：在aggr\_test上创建一个1g的vol\_test卷.

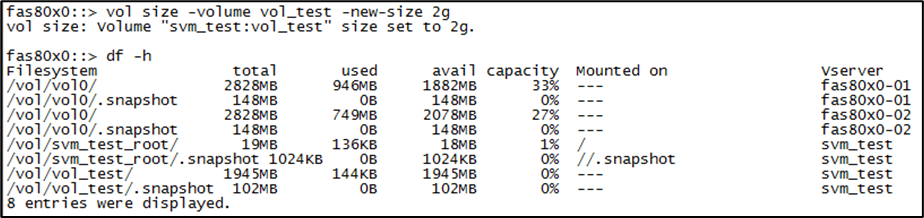

image.png3、调整volsize：vol size -new-size

例如：将vol\_test 大小调整为2g

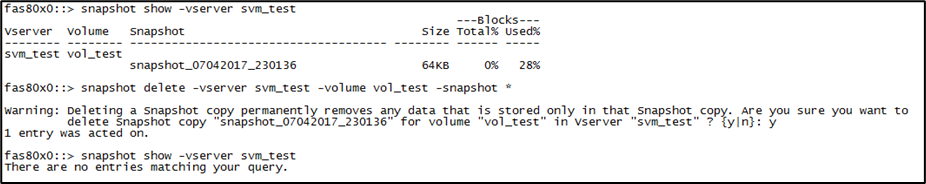

image.png4、删除快照：snapshot delete –vserver -volume –snaphot <指定的snapshot名># “*”代表所有的snapshot

例如：删除vol\_test中所有快照;

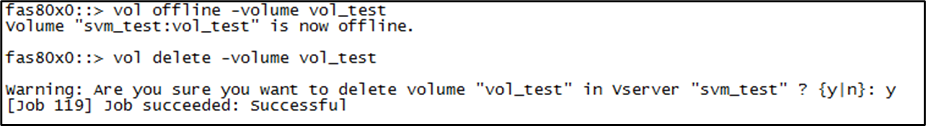

image.png5、删除vol：vol offline 和vol destroy

例如：把vol\_test卷删除；


创建NAS共享（CIFS/NFS）

1、 创建CIFS协议文件共享

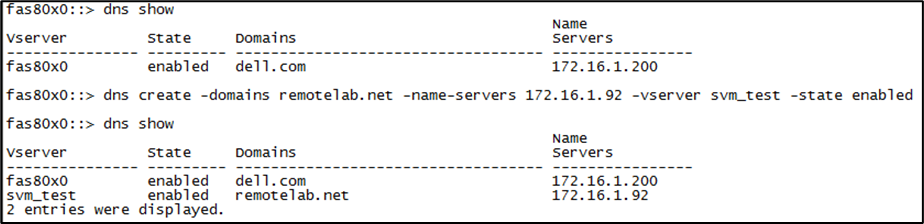

A、在加域之前，确认dns已经正确配置。

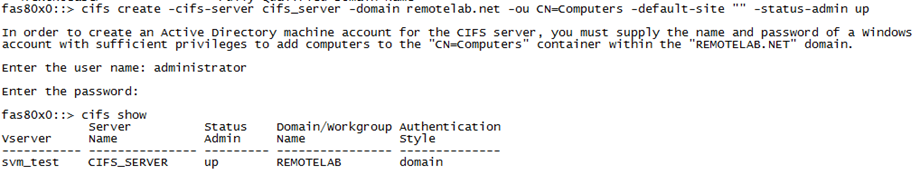

image.pngB、将svm\_test添加进域控，

image.pngC、将vol\_test卷mount至根目录

image.pngD、新建share目录

例如：将vol\_test已cifs\_share名共享出来，默认权限为everyone的Full Controll

image.pngE、修改共享权限

例如：将everyone的Full Controll权限更改成readonly

image.pngF、将共享路径添加为网络映射盘，该操作详见4.1.6章节的第J小节的Windows 端主机操作

2、 创建NFS协议文件共享

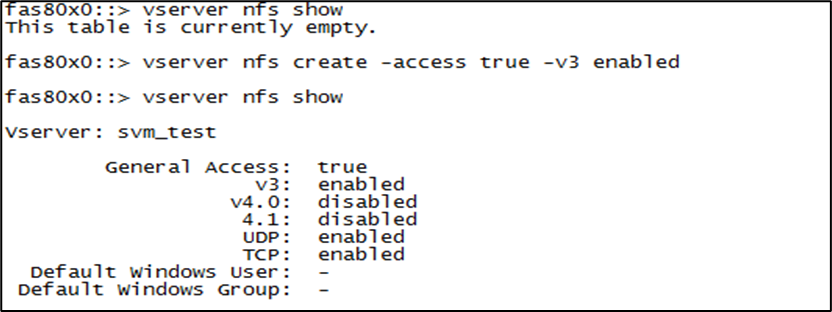

A、确认NFS协议已经启用

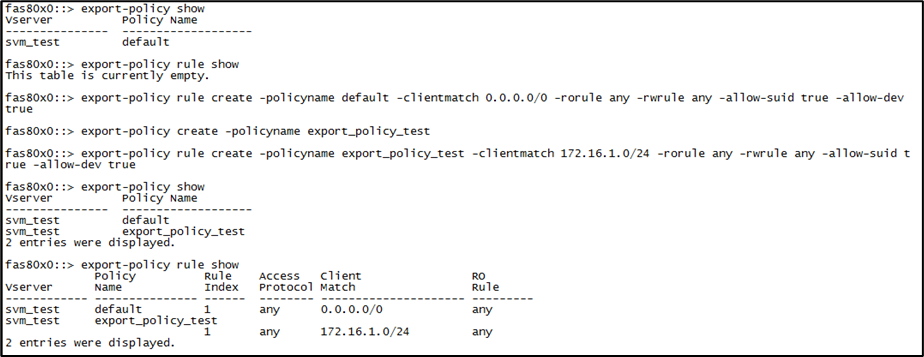

image.pngB、新建针对vol\_test卷的NFS共享策略，为了前端能够mount到数据卷，需要将根的策略设为0.0.0.0/0，否则前端mount报权限受限。

image.pngC、将新建的export\_policy\_test策略应用给vol\_test卷

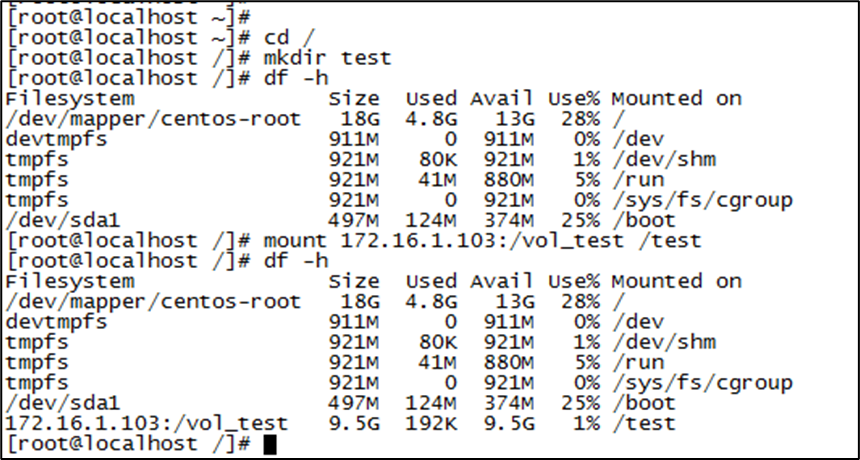

image.pngD、Linux主机mount测试


Snapshot 配置管理

1、参看快照策略

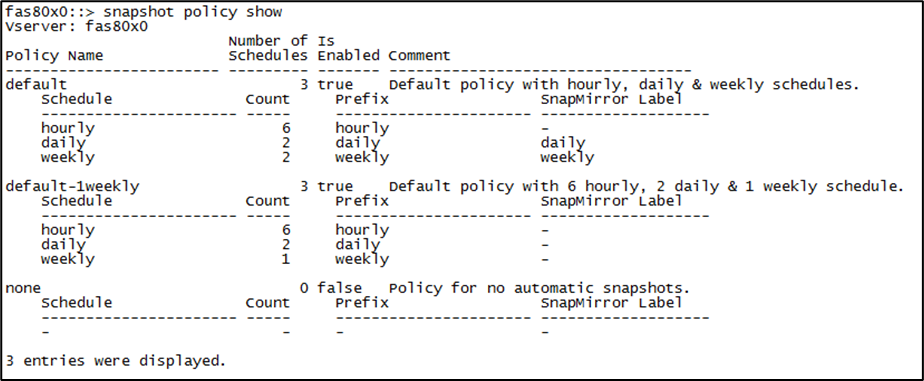

集群模式的快照管理和7模式不同，首先需要先建立一个快照策略。从下图可以得知，一共有三个快照策略，default、default-1weekly、none；

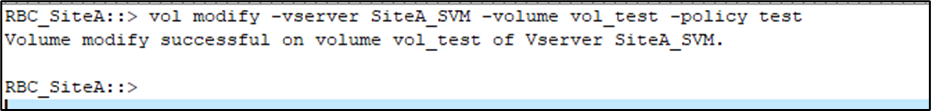

image.png2、为volume选择快照策略

例如：vol\_test卷选择快照策略default-1weekly，需要与周为单位的快照保留1份，与天为单位的快照保留2份，与小时为单位的快照保留6份，备份时间点分别为8:00、12:00、16:00、20:00、23:00，快照预留空间设置为占该卷的5%；

image.png3、取消快照策略及取消快照预留空间

例如：取消vol\_test的快照策略及取消快照预留空间；


目录配额配置管理

1、参看目录配额

例如：

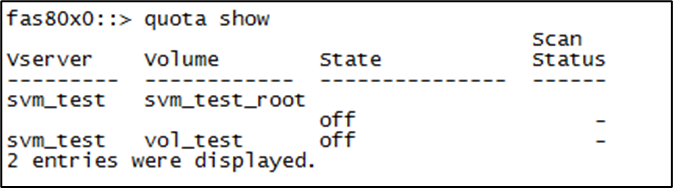

image.png从上图可以得知，该套存储目前尚未做目录配额；

2、限制用户(/用户组)使用 vol(/qtree)空间

image.png例如： quota的类型选择用户；

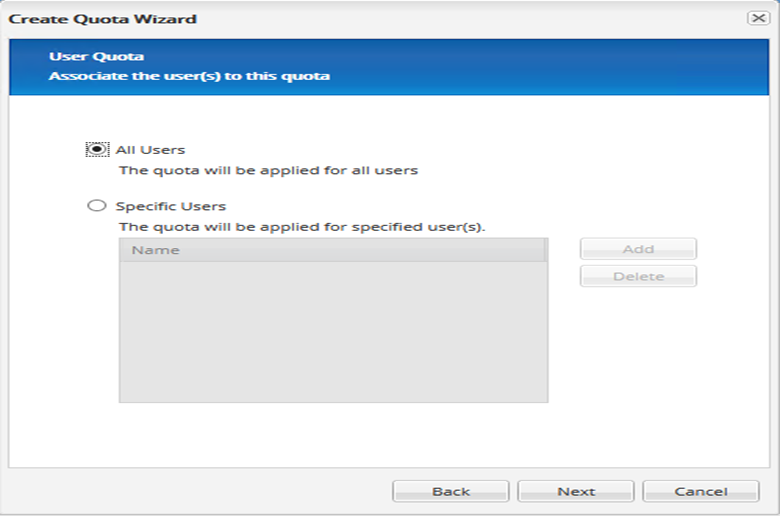

image.png例如：针对所有用户应用quota；

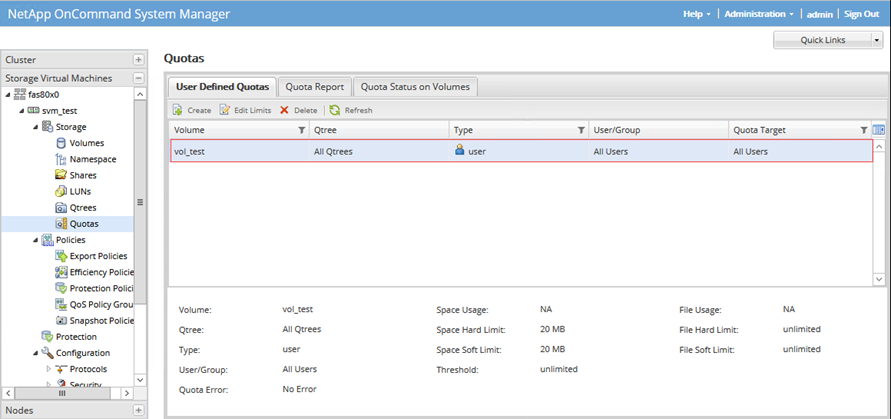

image.png例如：限制所有访问vol\_test的用户只能使用20MB空间；

image.png至此，quota设置完成。

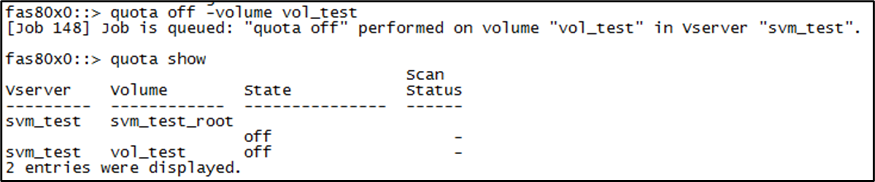

3、取消目录配额，quota off /vol/volname(/qtreename)

例如：取消vol\_test的目录配额


创建SAN 共享 （以FCP协议为例）

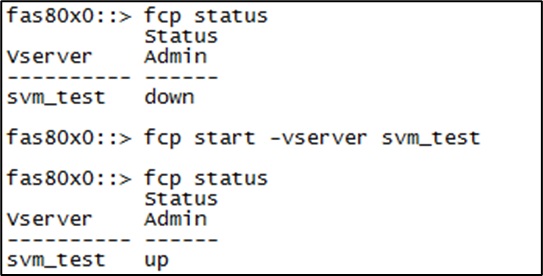

1、确认FCP服务已经启用

image.png2、参看LUN使用情况lun show

image.png从上图，表明目前该套存储未配置SAN环境存储；

3、创建LUN

lun create -vserver [ -path /vol/<vol\_name>/ -size 50m -ostype windows</vol\_name>

例如：在svm\_test下创建1个名为lun\_test大小为50m LUN，并且挂载给windows主机；

image.png4、创建FC LIF

image.png5、创建Portset

image.png6、创建igroup

igroup create -igroup -vserver <svm\_name> -protocol fcp -ostype windows –initiator -portset -vserver </svm\_name>

image.png7、lun 映射

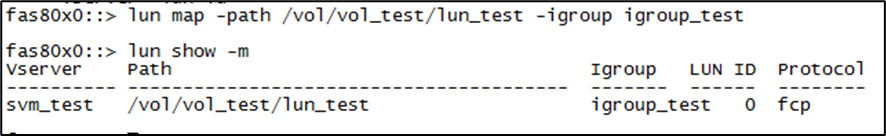

lun map -vserver -path -igroup

image.png8、配置光纤交换机，Clustered Data ONTAP不支持port zone，需要划wwpn zone，前端主机根据系统类型安装多路径软件，扫描新增加磁盘，格式化分区并使用。

五、Lenovo设备日常维护

观察指示灯

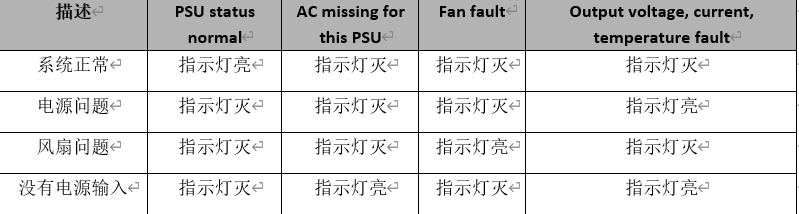

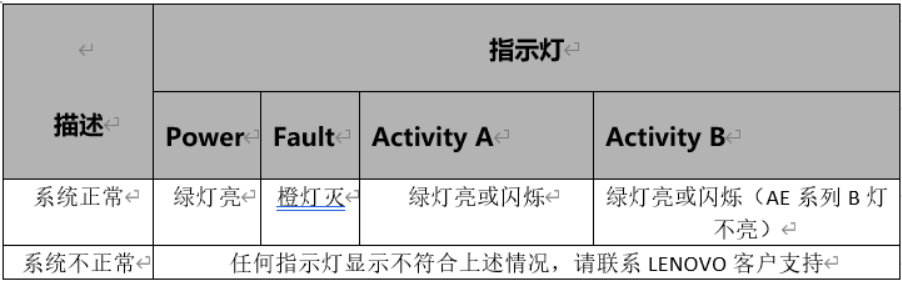

现场首先进行指示灯和LCD面板检查，判断是否有异常情况发生。

硬件状态检查

system health alert show 检查告警情况

DM5000H::*> dashboard health vserver show

DM5000H::*> cluster show

DM5000H::*> event log show –nodes * -severity ERROR,CRITICAL,EMERGENCY

DM5000H::> set diag

DM5000H::*> cluster ring show

正常情况：

无告警

非正常情况：

任何一个node没有一个spare disk或者有failed Disk，就是非正常情况。

DM5000H::> environment sensors show 检查所有硬件

以上显示结果应该没有failed,error,warning等字样

检查故障硬盘状态及将更换后的硬盘assign至控制器

DM5000H::> storage show disk –broken #查看故障硬盘属于哪个node

DM5000H::> run –node #进入node shell

DM5000H-01 > disk assign #assign disk

检查网络是否正常

从存储设备指定lif ping ip

地址，输入：

network ping –lif -destination

检查FILERNAME 机头的网络连通性。

正常情况：

有相应，无丢包。

非正常情况：

ping不通或者丢包严重。

DM5000H::> network port show 主要网口状态应为up

DM5000H::> network interface show 所有的LIF都在home port上

检查Cluster HA状态是否正常

DM5000H::*> storage failover show

正常情况：

2个节点状态应该为enable

非正常情况：

任何一个机头显示非如上所示，就属于非正常情况。

检查卷容量是否正常

使用aggr show或者vol show检查空间使用状况。

正常情况：
capacity 低于或等于80%。

非正常情况：
capacity 高于80%。

Inode数量检查

使用df –i命令检查inode数据使用情况

正常情况：

Inode值低于或等于80%

非正常情况：

Inode值高于80%

建议使用“vol modify -volume -files ”命令更改卷的inode 大小，避免因inode数量爆满导致卷无法写入；由于影像平台应用数据小文件类型，所以建议inode数值尽量大，此更改可以在线调整，实时生效。

例如: vol modify -volume vol1 –files 20000 将卷vol1的inode数值更改为20000

性能检查

DM5000H::*> statistics show-periodic CPU利用率应该在80%以下

[日志文件检查]()
event log show –nodes * -severity ERROR,CRITICAL,EMERGENCY

命令会自动检查是否有failed,error,warning等字样.

如有,则会显示出来

收集autosupport信息

system autosupport invoke -type all 触发最新autosupport信息

system autosupport history show 显示最近触发的asup的时间和进度

https:///spi//etc/log/

cDot8.2 以后可以直接通过http浏览器直接下载autosupport

常用命令

查看网络配置信息：

network interface show –vserver -lif

查看SAN LIF
network interface show -data-protocol iscsi|fcp

检查Node
cluster::> storage failover show

cluster::> storage aggregate show

cluster::> storage volume show

cluster::> cluster ha show

cluster::> cluster show

查看Disk：

cluster::> storage aggregate show

cluster::> storage disk show –state broken

cluster::> storage disk show –state reconstructing -longop

cluster::> storage disk show –state zeroing -longop

集群交换机检查
cluster::*> ping-cluster -node

cluster::>network interface show -role cluster

cluster::>system cluster-switch show

电源、磁盘柜、控制器检查
cluster::>system environment sensors show

链路检查
cluster::> node run –node * sysconfig
