linux环境下-ThinkSystem RAID 5350-9350简易配置手册

简介

ThinkSystem RAID5350、9350是Microchip(微晶片科技)Adaptec

SmartRAID 3100系列；支持RAID0,1,10,5,50,6,60 standard and

JBOD(non-RAID)；Linux系统下SmartRAID用Arcconf工具管理。

配置步骤

Arcconf工具下载

https://download.lenovo.com/servers/mig/2022/06/01/55700/lnvgy\_utl\_storage-adapter\_smartpqi.arcconf-24763-0\_linux\_x86-64.tgz

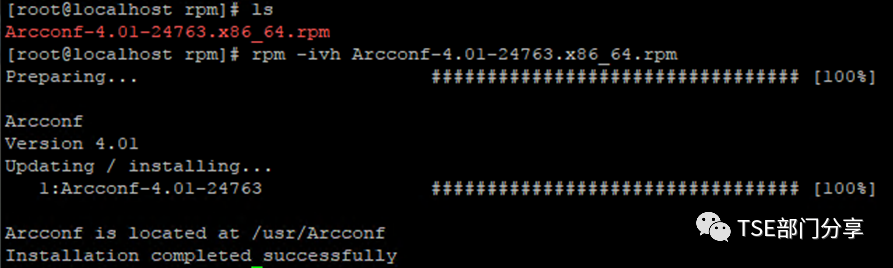

Arcconf工具安装

图片查看RAID操作控制器ID值

根据Arcconf工具运行要求，我们需找到控制器中的某些ID后才能正确地运行

查看Controller ID

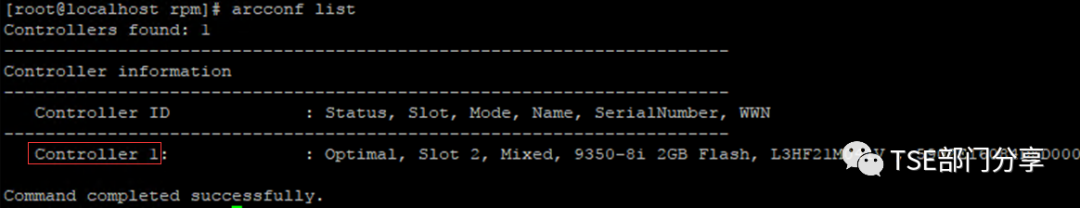

通过命令查看到只有控制器1

命令 arcconf list

图片查看硬盘Channel ID和Device ID**

通过命令查看到这个控制器里有4块盘，Channel ID Devie ID为 0 0，0 1，0 3，0 4，以0 1为例第一个0为Channel ID，第二个数1为Devie ID。

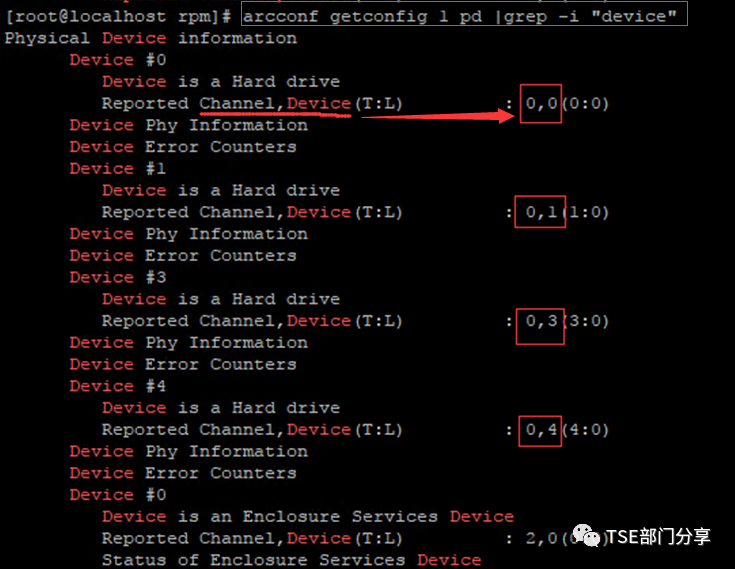

命令 arcconf getconfig 1 pd |grep -i "device"

图片查看控制器所有硬盘的状态

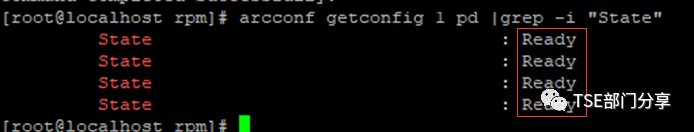

通过命令查看到这个控制器里的硬盘都为Ready状态。当RAID5350、9350控制器模式为混合模式（Mixed）时插入新硬盘后，其状态为Ready状态，可作直通盘（JBOD）、创建Raid、设置成热备盘（HSP）等使用操作。

命令 arcconf getconfig 1 pd |grep -i "state"


创建RAID操作

创建RAID操作示例

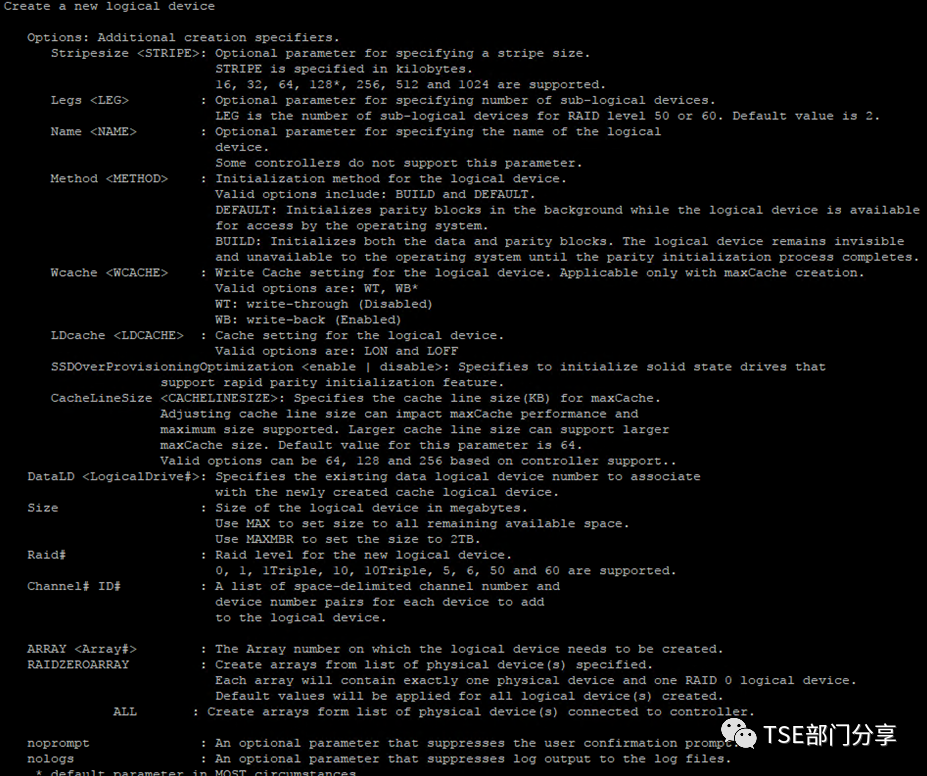

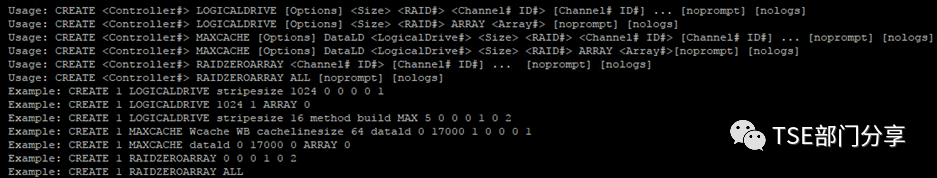

图片创建Raid 0**

把控制器中Device 0的盘创建成RAID 0并命名卷名为“R0”

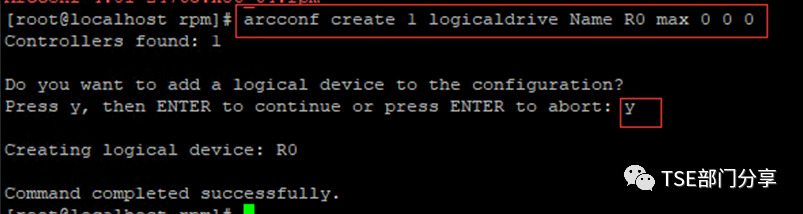

命令 arcconf create 1 logicaldrive Name R0 max 0 0 0

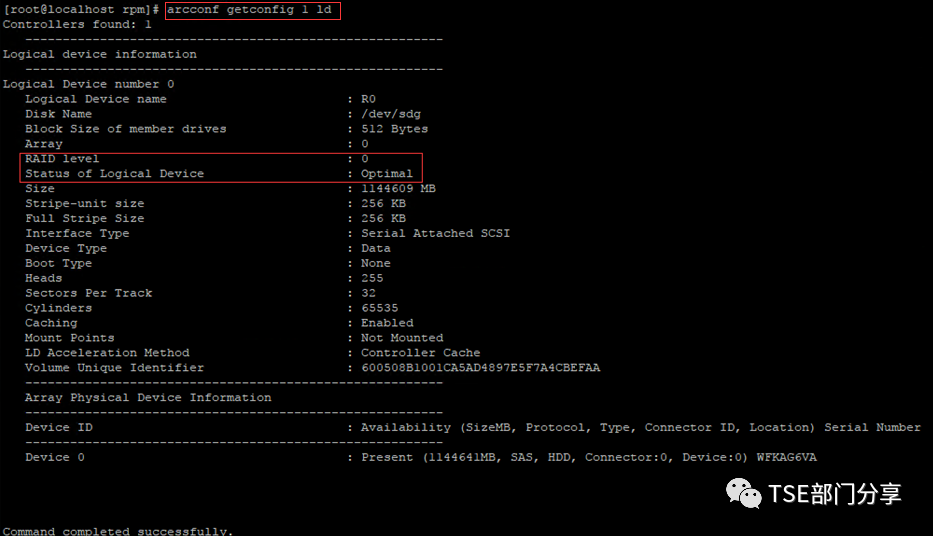

图片查看创建的RAID VD

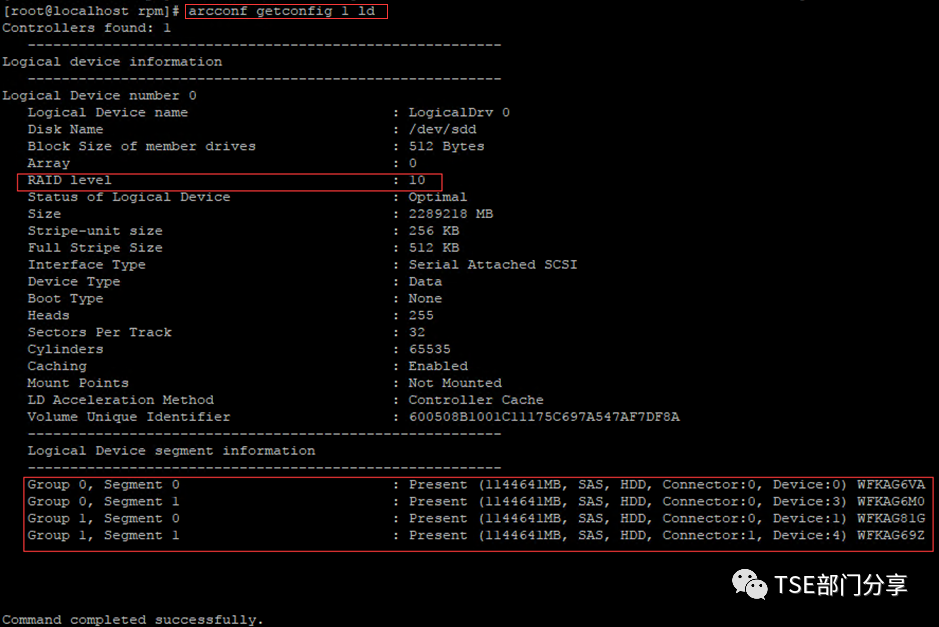

命令 arcconf getconfig 1 ld

图片创建指定容量Raid 0

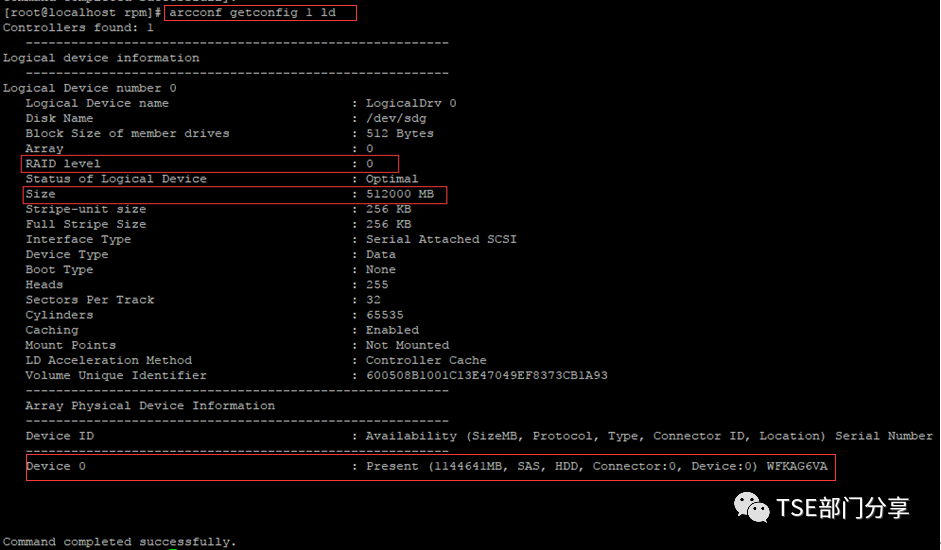

把控制器中Device 0的盘创建成RAID0,规划VD容量为500G

说明：容量以M为单位

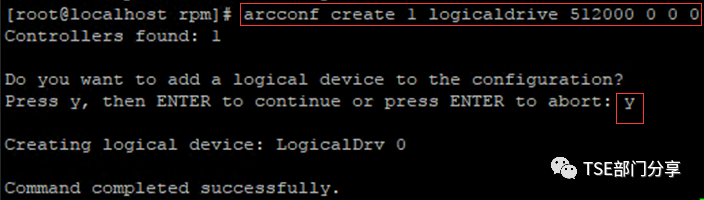

命令 arcconf create 1 logicaldrive 512000 0 0 0


图片创建Raid0 指定条带，关闭VD Cach

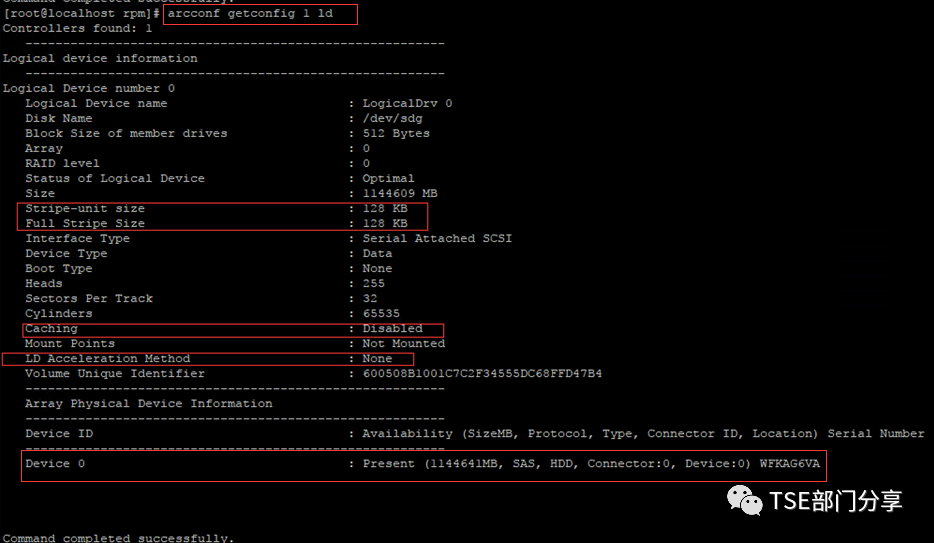

把控制器中Device 0的盘创建成RAID0，条带设为128（默认256），关闭VD Cach(默认是开启).

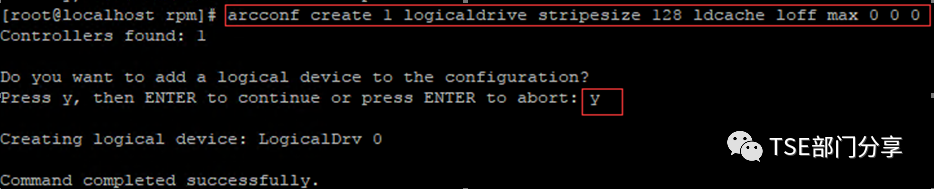

命令 arcconf create 1 logicaldrive stripesize 128 ldcache loff max 0 0

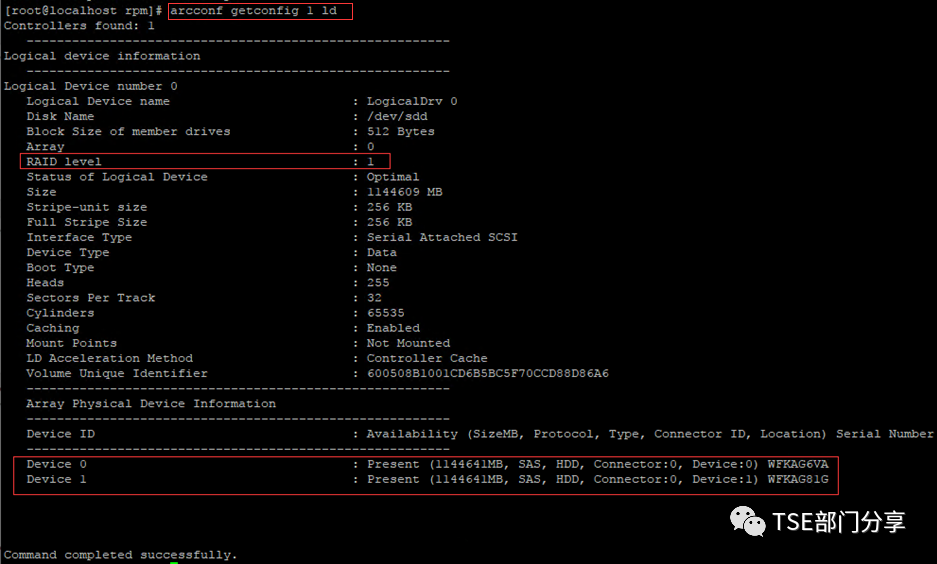

图片创建Raid 1

把控制器中Device 0，1的盘创建成RAID1

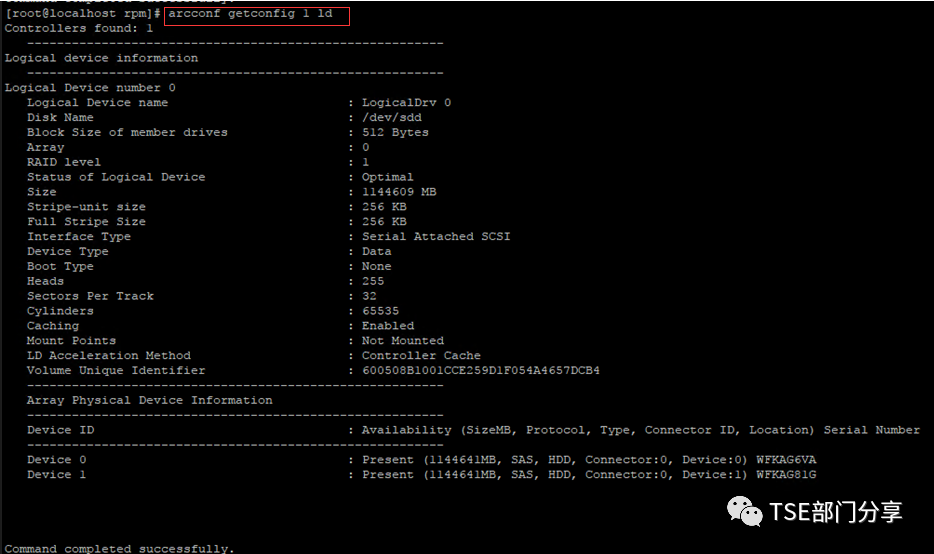

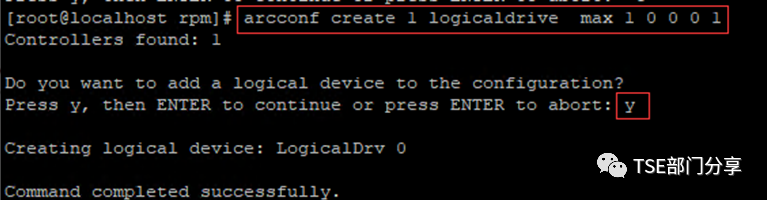

命令 arcconf create 1 logicaldrive max 1 0 0 0 1


图片创建Raid 10

把控制器中Device 0,1,3,4的盘创建成RAID10

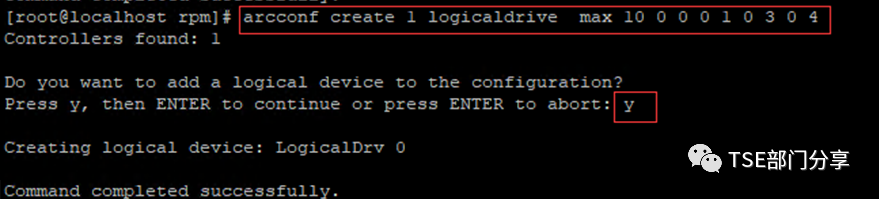

命令 arcconf create 1 logicaldrive max 10 0 0 0 1 0 3 0 4


图片创建Raid 5

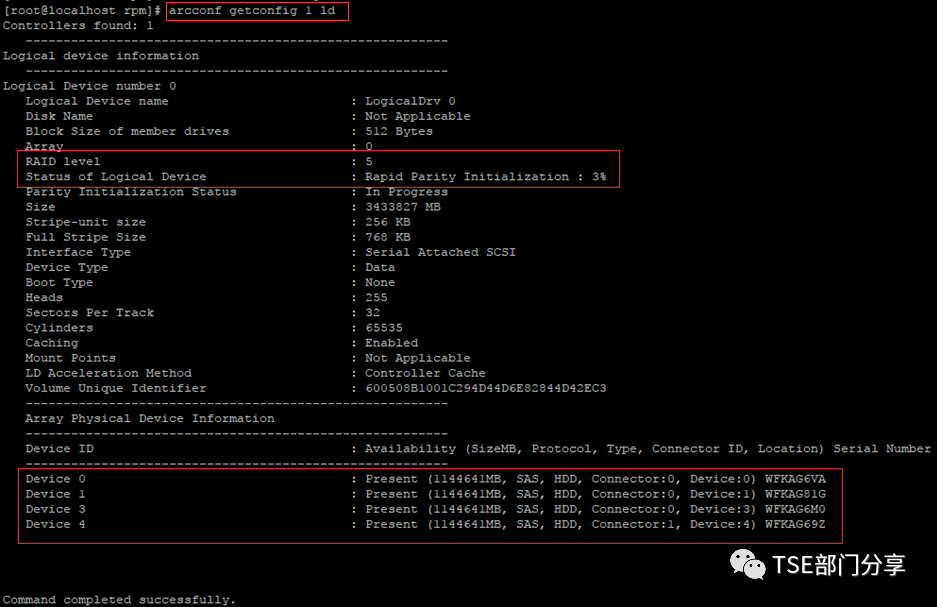

把控制器中Device 0,1,3,4的盘创建成RAID 5并主动Build

说明：RAID创建后默认为快速初始化

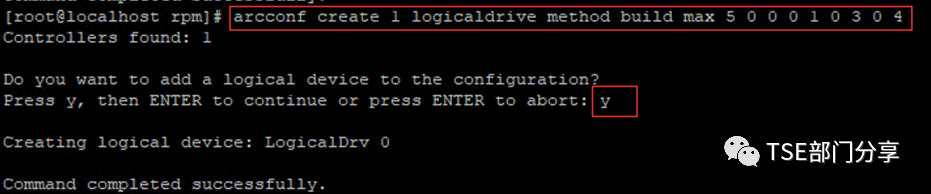

命令 arcconf create 1 logicaldrive method build max 5 0 0 0 1 0 3 0 4

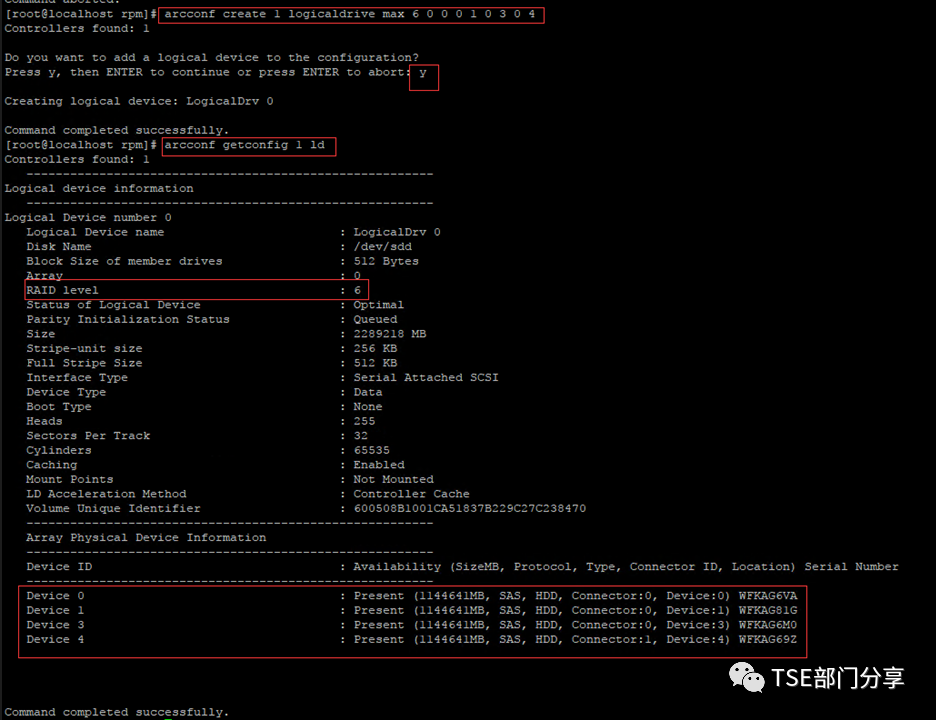

图片创建Raid 6

把控制器中Device 0,1,3,4的盘创建成RAID 6

命令 arcconf create 1 logicaldrive max 6 0 0 0 1 0 3 0 4


热备盘设置和取消

热备盘操作示例

图片查看所有可设置热备的Array

设置热备盘需要知道要设置在那个Array上，目前没有看到可支持全局热备

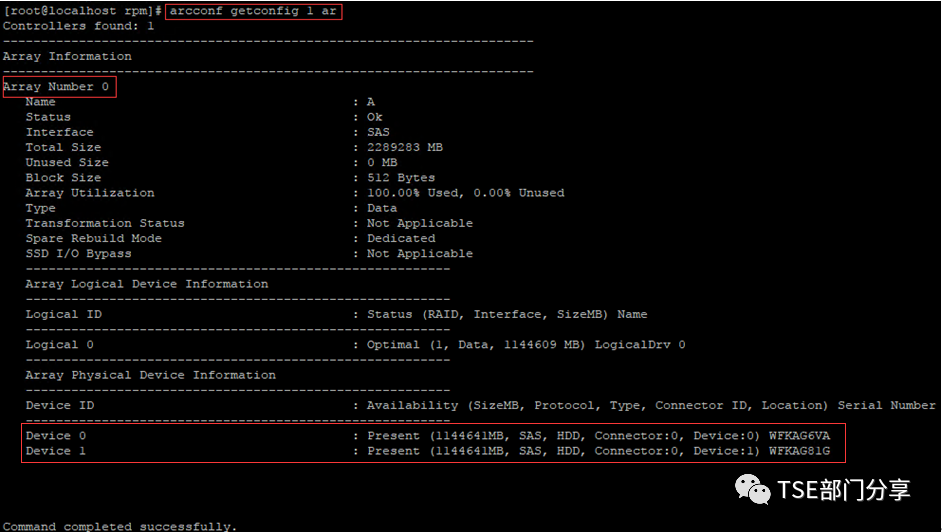

命令 arcconf getconfig 1 ar

图片指定Array添加HSP盘

把控制器中Device 4 添加到Array0中作HSP盘

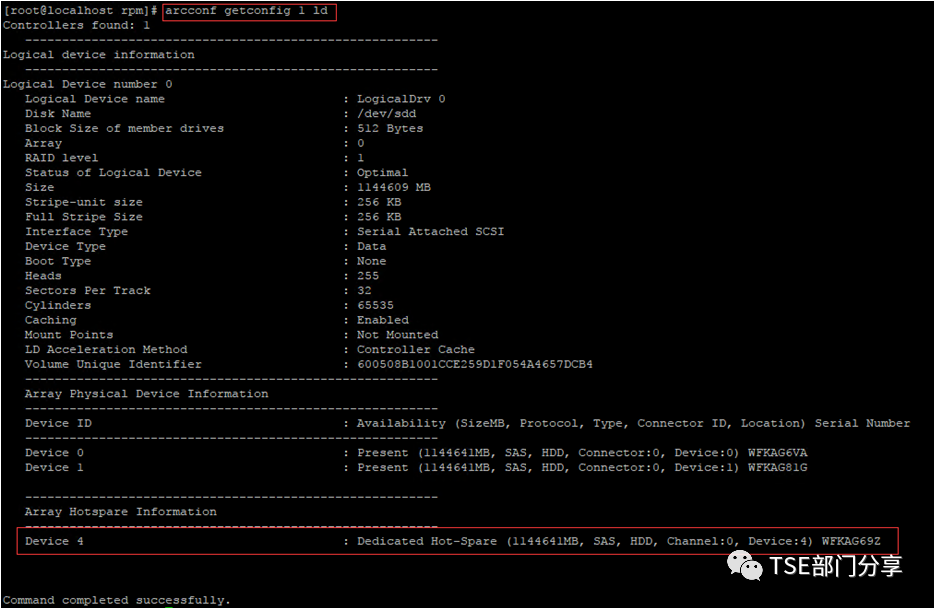

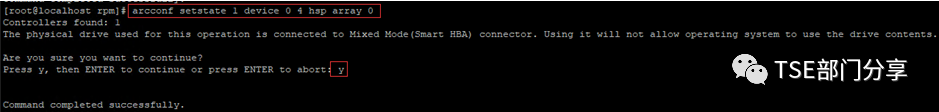

命令 arcconf setstate 1 device 0 4 hsp array 0


图片取消（删除）HSP盘

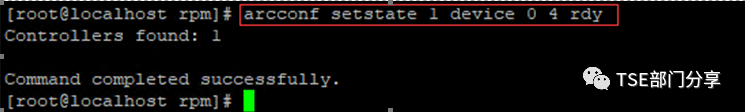

命令 arcconf setstate 1 device 0 4 rdy

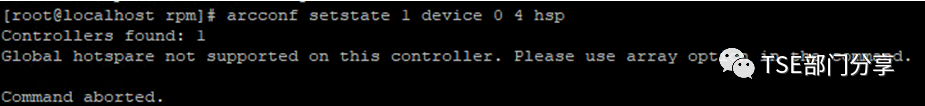

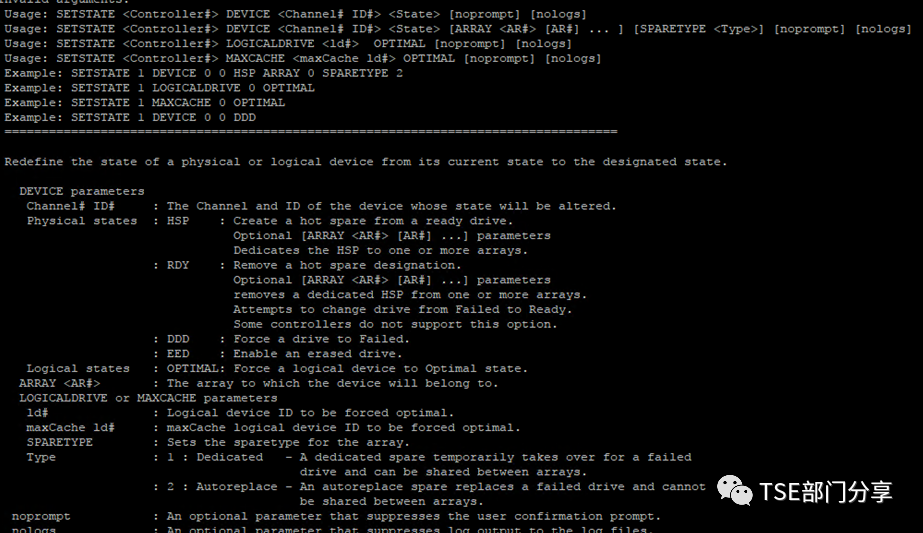

图片不支持全局HSP说明


删除Array

注意 删除Array有两种; 一种是指定的Array,会把这个Array所有数据清除并丢失；另一种是全部Array,即所有Array所有数据清除并丢失,需再三确认数据重要性。

删除指定Array

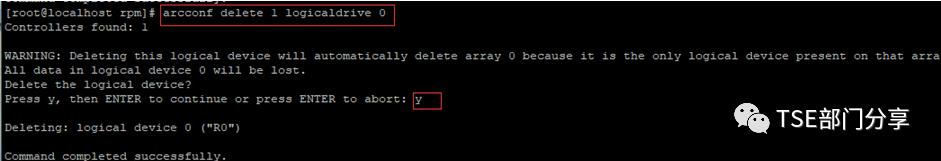

命令 arcconf delete 1 logicaldrive 0

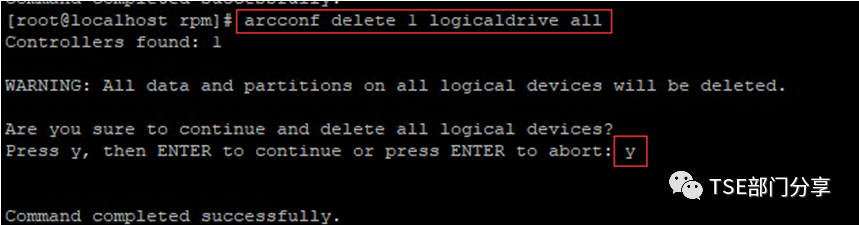

图片删除所有Array

命令 arcconf delete 1 logicaldrive all

图片查看控制器所有信息

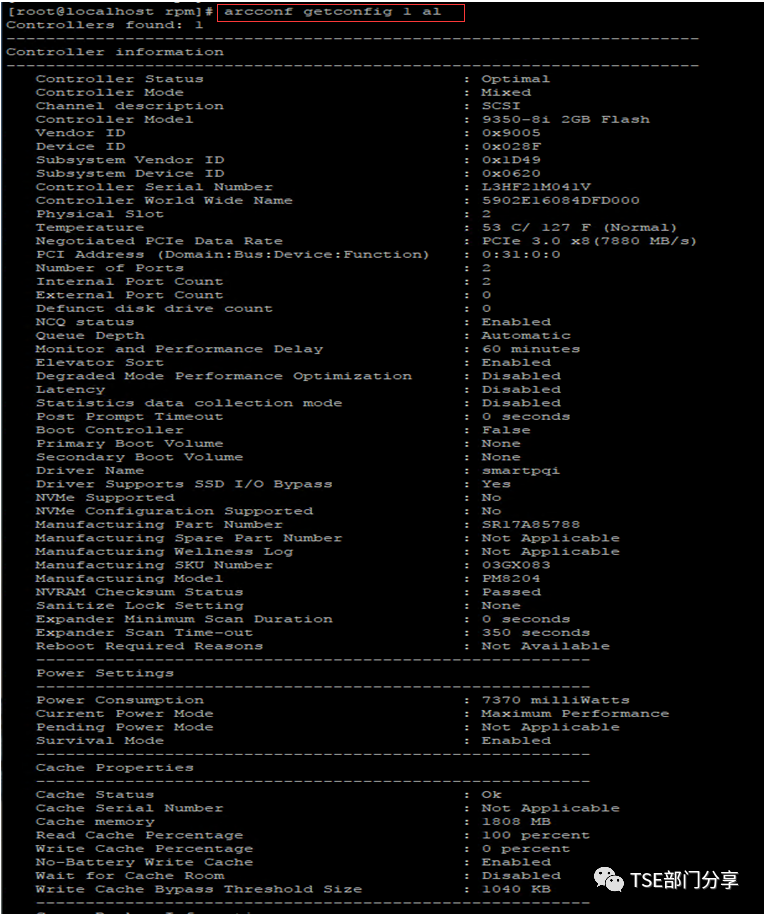

命令 arcconf getconfig 1 al

图片本文转自联想TSE文档
