使用DKMS 编译RAID卡驱动 并生成 Linux dd.iso 文件

一、测试背景和目的

随着硬件和OS的发展，一些新的RAID卡不支持安装老的操作系统。但有些客户可能需要在新的RAID卡上安装老的操作系统。此时需要编译RAID卡驱动，在安装操作系统时使用linux dd来手工加载RAID卡驱动。本手册以联想服务器530-8i RAID驱动编译为例，进行介绍

二、测试环境

2.1 网络拓扑图

略

2.2软硬件配置

三、测试规划

四、测试人员和测试时间

本次测试由POC团队完成。

五、测试结果

在CentOS 7.3虚拟机里编译的 530 RAID卡驱动文件，在物理服务器上安装CentOS7.3 可以使用Linux dd 手工加载 530 RAID 驱动。

六、测试步骤、遇到问题和解决办法

6.1测试步骤

6.1.1 环境准备

1：准备一台CentOS 7.3的虚拟机，需要安装make

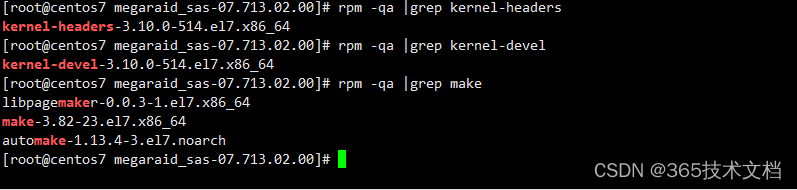

安装make， kernel-hearders ,kernel-devel

kernel-headers, kernel-devel 版本与内核版本一致

2：安装dkms，如果有yum 源直接安装，如果没有，下载后安装。需要查看对应OS版本

3：下载RAID卡驱动，安装里面的***\_src.rpm

安装raid卡 src rpm 包，会在当前目录生成一个 rpmbuild

[root@centos7 \~]# cd rpmbuild

[root@centos7 rpmbuild]# pwd

/root/rpmbuild

[root@centos7 rpmbuild]# ls

BUILD BUILDROOT RPMS SOURCES SPECS SRPMS

在SOURCES目录下有一个.bz2 的文件，用bzip2 -d 解压后，再用tar 解压

[root@centos7 SOURCES]# ls -l

total 596

drwxr-xr-x. 2 root root 246 Sep 15 15:31 megaraid\_sas-07.713.02.00

-rw-r--r--. 1 root root 604160 Feb 4 2020 megaraid\_sas-07.713.02.00.tar

-rw-r--r--. 1 root root 68 Feb 4 2020 megaraid\_sas.conf

[root@centos7 SOURCES]# pwd

/root/rpmbuild/SOURCES

cp megaraid\_sas-07.713.02.00 /usr/src

6.1.2 DKMS 编译并打包

1、修改/usr/src/megaraid* 目录下的dkms.conf

[root@centos7 megaraid\_sas-07.713.02.00]# cat dkms.conf

\#Master copy of dkms.conf for megaraid\_sas.

\#Dont edit this file manually. Auto build script makes necessary changes.

PACKAGE\_NAME="megaraid\_sas"

PACKAGE\_VERSION=07.713.02.00

MOD\_PATH=${dkms\_tree}/${PACKAGE\_NAME}/${PACKAGE\_VERSION}

MAKE[0]="make -C ${kernel\_source\_dir} SUBDIRS=${MOD\_PATH}/build modules"

CLEAN="make -C ${kernel\_source\_dir} SUBDIRS=${MOD\_PATH}/build clean"

BUILT\_MODULE\_NAME[0]="megaraid\_sas"

DEST\_MODULE\_LOCATION[0]="/kernel/drivers/scsi/megaraid/"

MODULES\_CONF\_ALIAS\_TYPE[0]="scsi\_hostadapter"

REMAKE\_INITRD="yes"

\#Patches

\#PACH[0]="rhel4.patch"

\#PATCH\_MATCH[0]="2\.6\.9-*\.EL"

\#PATCH[1]="sles9-sp1.patch"

\#PATCH\_MATCH[1]="2\.6\.5-7\.139"

\#PATCH[2]="sles9-sp2.patch"

\#PATCH\_MATCH[2]="2\.6\.5-7\.191"

\#PATCH[3]="rhel3-ga.patch"

\#PATCH\_MATCH[3]="2\.4\.21-4\.EL"

\#PATCH[4]="rhel3.patch"

\#PATCH\_MATCH[4]="2\.4\.21-...*\.EL"

PATCH[20]="rhel7.patch"

PATCH\_MATCH="3\.10\.0-514\.*"

版本号改成当前megaraid\_sas 版本号，添加当前OS的kernel 版本，其余全部注释

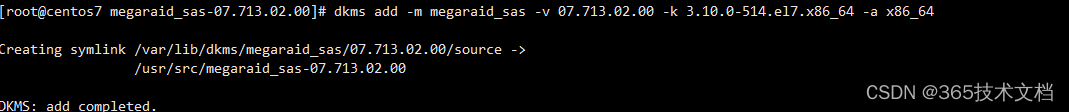

2、将megaraid\_sas 添加至dkms 树，

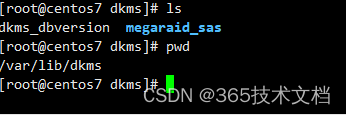

会在/var/lib/dkms 生成module的名字，后期如果有问题，可以直接删除该目录

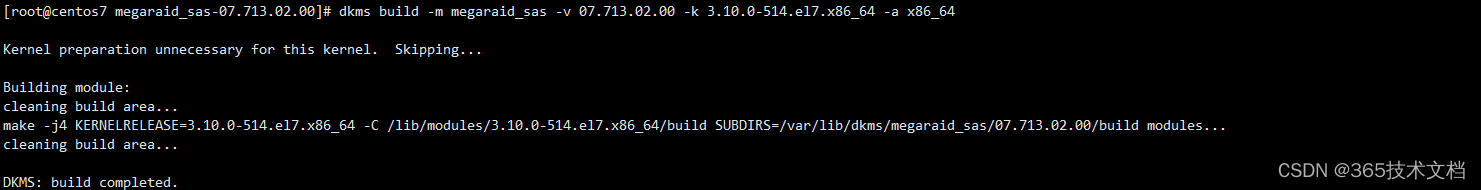

3、build modules

dkms build -m megaraid\_sas -v 07.713.02.00 -k 3.10.0-514.el7.x86\_64 -a x86\_64

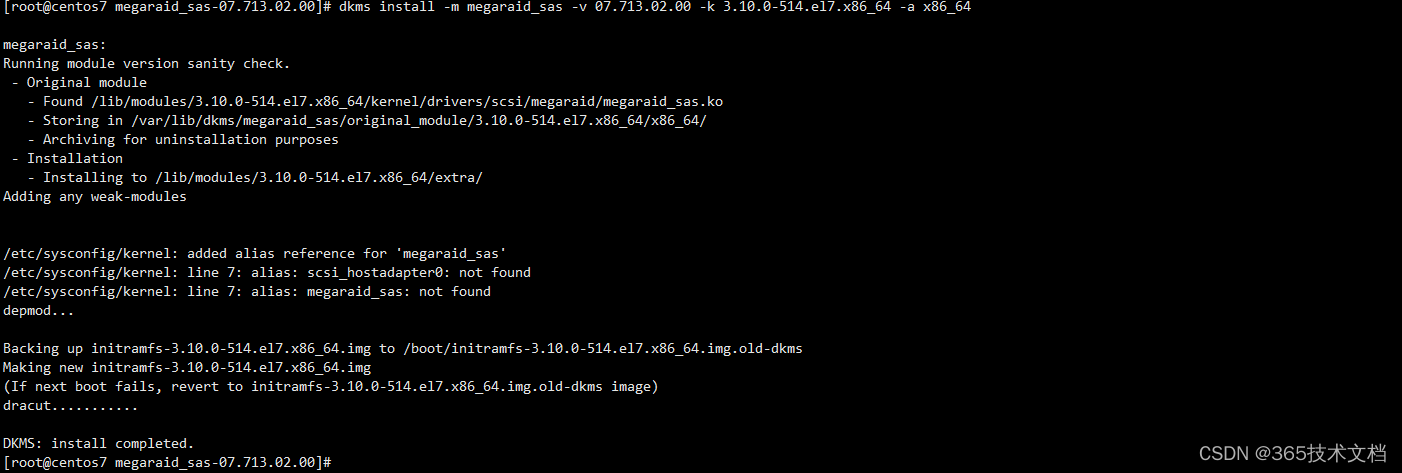

4. install

dkms install -m megaraid\_sas -v 07.713.02.00 -k 3.10.0-514.el7.x86\_64 -a x86\_64

查看状态

安装完成后会在/var/lib/dkms/megaraid\_sas/07.713.02.00/source目录下生成一些文件

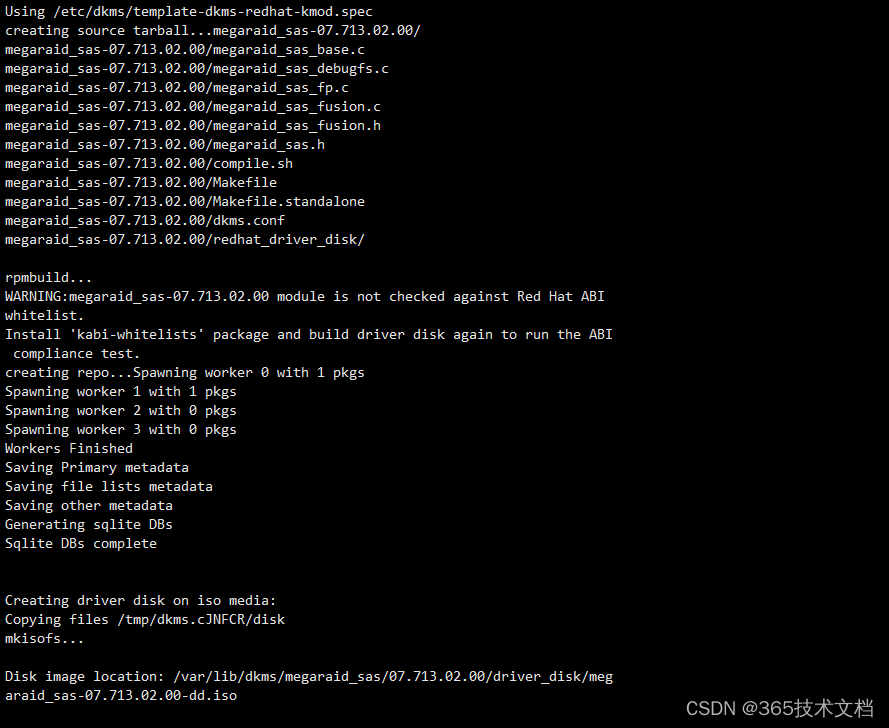

5、打包成linux dd iso wenjian

dkms mkdriverdisk -m megaraid\_sas -v 07.713.02.00 -d redhat3 -k 3.10.0-514.el7.x86\_64 -a x86\_64 --media iso 创建linux dd iso

从上述目录下去取出iso 文件。

6.1.3 在物理服务器上测试

在物理服务器上使用该文件，通过linux dd 手工加载驱动。因为缺少物理服务器。此步骤由TSE Technical Support同事完成。

同事完成。

七、 测试总结

此测试时在CentOS7.3上针对530 RAID卡的编译，其余平台需要找对应的版本。
